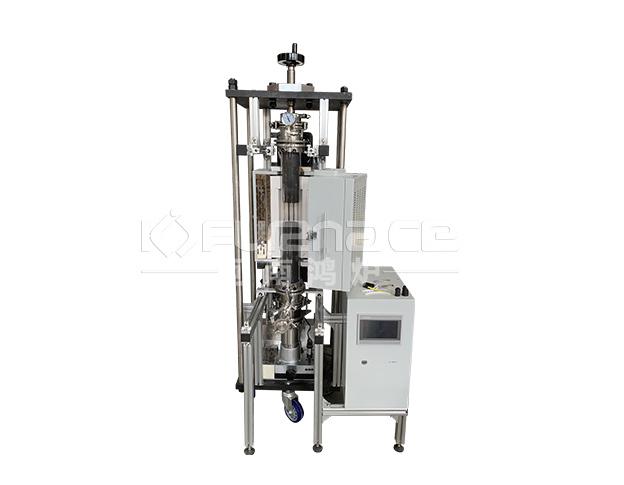

立式管式钎焊炉


立式管式钎焊炉

工艺应用:用于天然金刚石、人造单晶、cvd金刚石、pcd金刚石复合片、pcbn立方氮化硼复合片等材料的钎焊及其他特种焊接。

最高温度:≤1000℃

工作温度:≤900℃

真空度:可选

温度均匀性:

温控精度:±1℃

可通气氛:可选

可编程段:30段

压升率:

可选型号:

材质:炉管-石英

气路通道:

在线咨询客服18137195607

产品简介

      本款立式管式钎焊炉采用可升降加热区,更易于送、取料;炉管材质通常为高纯度石英或不锈钢,耐高温且化学稳定性强。管式设计便于局部加热与气氛控制,适合精密焊接需求。炉膛呈垂直方向设计,适用于长条状、圆柱形或空间受限的工件(如管道、热交换器、轴类零件等)。立式结构可减少占地面积,同时利用重力辅助钎料均匀流动,提升焊接质量。

      立式管式钎焊炉可以对以下工件进行焊接:天然金刚石、人造单晶、cvd金刚石、pcd金刚石复合片、pcbn立方氮化硼复合片及其他特种焊接。


应用领域

优势特点
  • 真空/气氛保护
  • 微电脑PID控制,温控精度达±1℃
  • 控制系统先进,操作简单方便
  • 多重保护装置,安全性能好

可选高真空(10-3Pa)或惰性气体(N2/Ar)环境,有效防止PCD/PCBN材料氧化。

更多产品免费咨询

采用智能温度控制系统,具有 PID 调节,自整定功能,可编制 30 段升降温程序,温控精度达±1℃,数据可存储可输出,能满足各种对温度要求严格的实验和生产需求。

更多产品免费咨询

采用多段可编程控制器,可实现自动化控制,通过触摸屏、计算机等设备进行操作,可设置 30 段甚至更多段升降温程序以及压力控制程序等,操作简单方便,易于上手,同时提高了控制精度和工作效率。

更多产品免费咨询

配备了诸如超温报警、断电保护、漏电保护等安全装置,当温度超过设定值、出现漏电等异常情况时,能够及时发出警报并自动切断电源,有效防止安全事故的发生,保障操作人员和设备的安全。

更多产品免费咨询
技术参数



名称立式管式钎焊炉
型号HL-TG1000
最高温度1000℃
工作温度≤900℃
加热元件电阻丝
热电偶N型
炉管材质石英
炉管外径可定制
加热区长度可定制
温区数量单温区/多温区,可按需求定制
控温方式PID控制和自整定调节,智能化30段可编程
温控保护超温和断偶保护功能
加热速率建议0~10°C/min
温控精度±1℃
炉膛材质高纯氧化铝耐火纤维
炉壳结构碳钢外壳,双层壳体并配有风冷系统
炉体结构立式,钟罩升降式
工作环境常压/真空状态/气氛状态
工作电源220/380V,50HZ(按需求定制)
密封不锈钢真空法兰
其他可选配置流量计,真空系统,触摸屏,自动控制
尺寸(炉管外径*加热区长度)

φ100*200mm

φ200*400mm

φ350*600mm

其他规格可根据客户需求定制



以上参数可根据工艺要求进行调整,不作为验收依据,具体以技术方案和协议为准。
