立式管式炉在材料热处理、半导体工艺、粉末冶金等领域广泛应用，特别是在惰性气氛保护条件下进行高温处理时，炉内气体流动特性直接影响：
①温度均匀性：气体流动影响热量传递和温度分布；
②气氛纯度：惰性气体置换效率决定氧含量控制；
③工艺质量：气流组织影响物料处理效果。

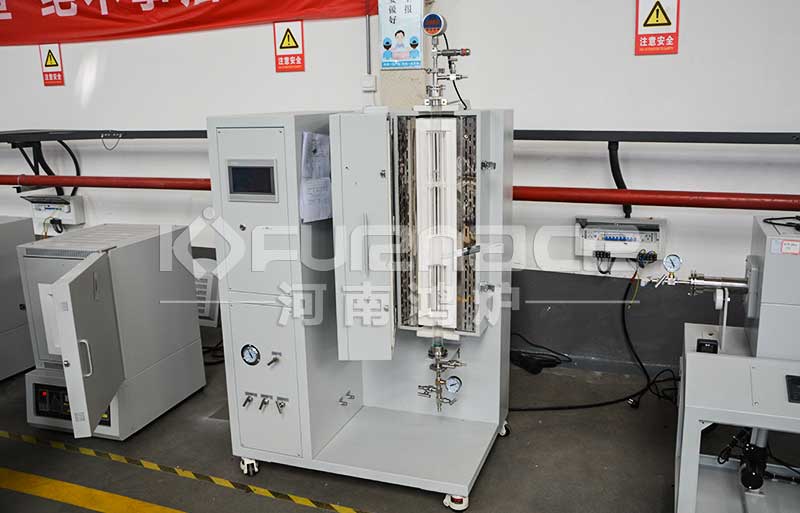

一、立式气氛管式炉的工作流程：
①加热机制：电阻加热元件（硅碳棒/硅钼棒/电阻丝）布置在炉管外侧，通过辐射传热加热炉管；
②气氛控制：高纯惰性气体（N₂/Ar）从顶部进入，持续冲刷炉膛，从底部排出，形成动态保护氛围；
③真空辅助：先抽真空至10⁻³Pa，再充入惰性气体，可最大限度降低氧含量。
二、关键结构设计
1. 炉体结构
| 组件 | 典型配置 | 功能特点 |
| 炉壳 | 双层不锈钢结构+风冷/水冷 | 外壳温度<60℃，防烫伤 |
| 保温层 | 高纯氧化铝纤维/多晶莫来石 | 低热容、快升温、节能 |
| 炉管 | 石英管（<1150℃）/刚玉管（<1700℃）/不锈钢 | 耐高温、化学惰性、气密性好 |
| 加热元件 | 电阻丝（<1200℃）/硅碳棒（<1400℃）/硅钼棒（<1700℃） | 均匀辐射加热 |
2. 气氛控制系统
📌双模式建立惰性气氛：
模式A：直接置换法（适合小管径）
大流量惰性气体冲刷10-20分钟
置换量≥3-5倍炉管容积
转为小流量维持，开始加热
📌模式B：真空-充气循环法（适合大管径/高要求）
步骤1：抽真空至10⁻³Pa（机械泵+分子泵）
步骤2：充入高纯惰性气体至常压
步骤3：重复2-3次循环
步骤4：维持微正压（防止倒吸），开始加热
📌关键控制参数：
氧含量：<5ppm（高要求）或<10ppm（常规）
气体流量：50-1000 sccm（可调）
压力控制：微正压（防止外界空气渗入）
3. 立式结构特点
与水平管式炉相比，立式设计的独特优势：
| 特点 | 优势 | 适用场景 |
| 重力辅助装料 | 粉末/颗粒自然堆积均匀 | 粉末冶金、陶瓷烧结 |

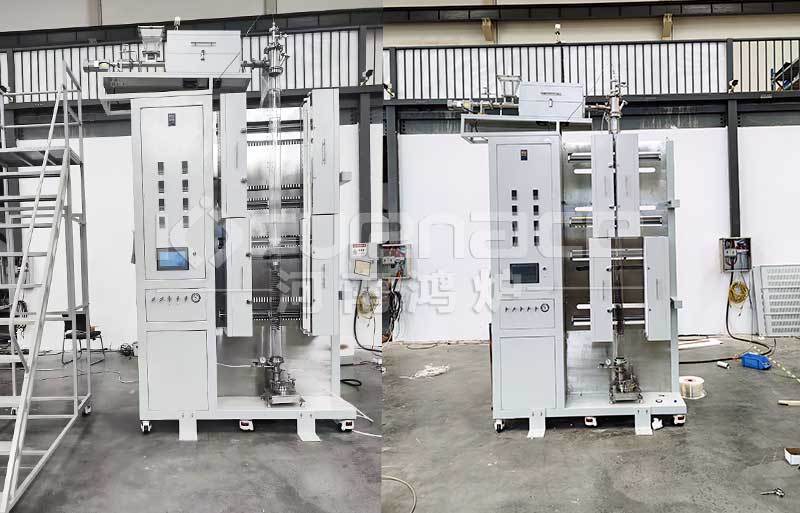

| 垂直温度梯度 | 可实现多温区控制 | CVD沉积、晶体生长 |
| 底部开口设计 | 便于快速淬火/取样 | 热处理淬火实验 |
| 占地面积小 | 节省实验室空间 | 空间受限场合 |
三、典型技术参数
根据市场主流产品规格：
常见类型： 常规型/高温型/高真空型
最高温度：1200℃；1600-1700℃；1500℃
长期使用温度：≤1100℃；≤1600℃；≤1400℃
控温精度：±1℃；±0.5℃
升温速率：0-20℃/min；0-10℃/min；0-5℃/min
炉管直径：50-100mm；50-150mm；80mm
加热区长度：300-600mm 600-900mm 300mm
真空度：10⁻¹Pa；10⁻³Pa
氧含量：<10ppm；<5ppm；<1ppm
气氛种类：N₂/Ar N₂/Ar/H₂ N₂/Ar
四、关键应用领域
1. 先进材料制备
| 材料类型 | 工艺要求 | 典型温度 |
| MAX相材料（如Ti₃AlC₂） | 高纯Ar保护，防止Ti/Al氧化氮化 | 1380℃ |
| 陶瓷材料（SiC、Al₂O₃、ZrO₂） | 惰性气氛防止氧化，真空辅助脱气 | 1600-1700℃ |
| 锂电材料（LFP、NCM） | 精确控温±1℃，氧含量<10ppm | 700-900℃ |
| 石墨烯/CNT | 惰性保护下CVD生长 | 800-1000℃ |
2. 热处理工艺
①惰性气氛退火：防止金属氧化，改善微观组织
②真空烧结：钛合金、高温合金活性材料
③气氛淬火：底部开口设计实现快速淬火
3. 特殊工艺
陶瓷生坯热脱脂：
关键：惰性气氛（N₂）替代空气，防止树脂粘合剂剧烈燃烧
机制：吸热热解代替放热燃烧，避免内部压力积聚导致开裂
五、操作安全与维护
气体安全：
⚠️ 窒息风险：Ar/N₂为窒息性气体，必须保持通风
⚠️ 压力限制：工作压力<0.02MPa（3 PSI），需两级减压阀
⚠️ 流量控制：<200 SCCM，防止炉管破裂
高温安全：
佩戴耐高温手套，外壳温度虽<60℃，但炉管区域超高温
缓慢降温（<5℃/min），防止炉管热应力开裂
日常维护要点：
| 维护项目 | 周期 | 内容 |
| 炉管清洁 | 每次使用后 | 清除内壁残留粉末，防腐蚀 |
| 真空泵油 | 3-6个月 | 更换机械泵油 |
| 分子泵 | 每年 | 清洗维护 |
| 密封件 | 视情况 | 检查O型圈老化，及时更换 |
| 温度校准 | 每年 | 用标准热电偶校准控温精度 |
六、选型建议
根据工艺需求选择
温度优先：
<1200℃ → 电阻丝+石英管（经济型）
1200-1400℃ → 硅碳棒+刚玉管（标准型）
1400℃ → 硅钼棒+刚玉管（高温型）
气氛要求：
一般保护 → 直接充气法
高纯无氧 → 真空-循环法+分子泵
活性材料（Ti、Li）→ 氧含量<5ppm+高纯气体（99.999%）
样品特性：
粉末/颗粒 → 立式结构（重力装料）
薄膜/涂层 → 水平结构（基底平放）
需淬火 → 底部开口立式炉
七、发展趋势
智能化控制：PID+触摸屏+远程监控，支持30-50段程序控温
多物理场耦合：温场-流场-应力场联合仿真优化
快速淬火技术：底部开口+自动升降机构，实现秒级淬火
模块化设计：可更换炉管（石英/刚玉/金属），适应不同工艺
