🎯固态电池实验室烧结炉完整选型与工艺指南
固态电池烧结核心对象：石榴石 LLZO、LATP、LiPON、硫化物、复合正负极共烧，对高温、气氛纯度、温场均匀、控温斜率、低锂挥发有严苛要求，实验室主流分气氛管式炉、箱式气氛炉、手套箱内置烧结炉、超快焦耳闪烧炉四大类。
一、不同固态电解质对应烧结工况（选型核心依据）
1. LLZO 石榴石固态电解质（最常用）
烧结温度：1100～1230℃，长期稳定 1250℃；
气氛：干燥纯氧 / 干燥空气（抑制锂挥发，提升致密度）；
工艺：500～600℃慢速排胶（0.3～0.8℃/min），高温保温 6～12h，缓冷；
禁忌：氧化铝坩埚会铝掺杂污染，须用MgO 氧化镁坩埚。
2. LATP 磷酸钛铝锂陶瓷电解质
烧结温度：900～1000℃；
气氛：空气、氩气惰性气氛均可；
风险：超 1000℃锂快速流失，离子电导率暴跌。
3. 硫化物固态电解质
烧结温度：200～600℃低温；
硬性要求：全程无水无氧氩气保护，必须配套手套箱一体化烧结炉；遇水释放硫化氢有毒。
4. 正极 - 电解质共烧（NMC / 三元 + LLZO 复合片）
低温共烧窗口：750～800℃干燥空气；
目的：形成紧密固 - 固界面，降低界面阻抗，避免高温两相分解。
二、实验室四大主流烧结炉类型对比

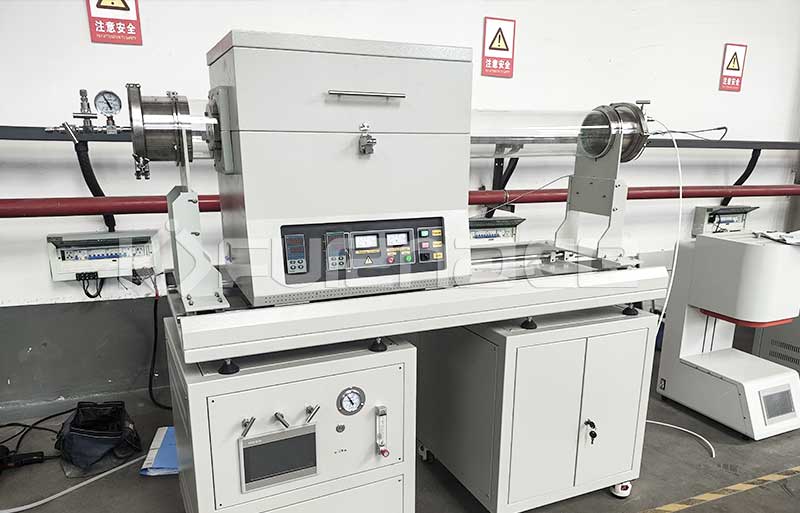

📌1. 真空气氛管式炉（高校 / 研发首选，小批量配方筛选）
适用场景
LLZO、LATP 粉体、小片素坯烧结，单批次 1～20g，多配方并行实验
核心标配（固态电池专用）
炉管：刚玉氧化铝管（1300℃）；禁止普通石英（1100℃软化、锂腐蚀）；
加热：硅碳棒，最高温 1400℃，长期 1250℃稳定；
温控：30 段可编程，升温速率 0.1～10℃/min 可调，温区均匀度 ±5℃；
气路：MFC 质量流量计，多路气（O₂/Ar/N₂），真空机组（-0.1MPa），配干燥纯化柱（露点＜-60℃，杜绝水汽）；
可选：双温区 / 三温区，精准控温梯度适配排胶 + 烧结两段工艺；
优势：气氛密闭、耗材便宜、更换样品快、性价比高；
短板：单次装样量小，不适合公斤级中试。

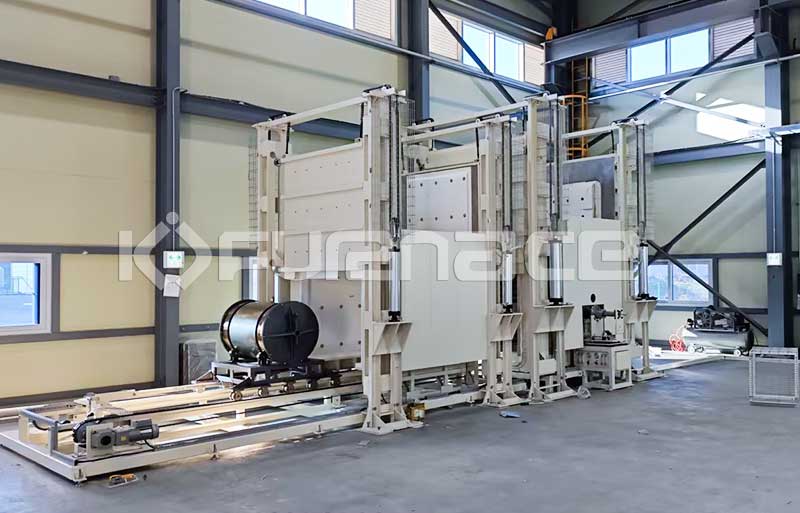

📌2. 高温箱式气氛炉（中试批量、粉体大批量合成）
适用场景
公斤级 LLZO 粉体、多片陶瓷电解质批量烧结。
参数要点
炉膛：氧化铝纤维炉膛，容积 5～50L 可选；
气氛循环：炉体带气氛置换、循环风道，整炉气氛均匀；
优势：装样量大，可批量放置氧化镁坩埚，减少实验批次；
短板：换气慢，硫化物不能直接使用（无法隔绝外界水汽）。
📌3. 手套箱一体式烧结炉（硫化物 / 对水极度敏感体系必备）
核心特点
炉体加热腔直接内置高纯氩手套箱，全程零水氧，烧结、冷却、取样不接触空气；
温度规格：常温～600℃低温款为主，适配硫化物；高温款可做氯化物电解质。
三、固态电池烧结炉强制核心配置（避坑要点）
📊超干燥气氛系统
锂盐高温极易与 H₂O 反应，气路必须加装分子筛 + 脱氧管，出气露点≤-60℃；普通马弗炉无气氛纯化不能烧 LLZO。
📊精准慢速升降温程序
排胶段必须≤1℃/min，过快会导致坯体开裂、碳残留，增大晶界阻抗；设备必须支持 0.1℃/min 极慢升温。
📊无铝污染炉膛 / 配件
LLZO 高温会与 Al₂O₃发生离子互扩散：坩埚选 MgO，炉膛高纯氧化铝纤维，避免普通耐火砖。
📊多重安全联锁
超温停机、断气保护、真空检漏、气体泄漏报警；硫化物烧结需配套尾气吸收装置。
📊温控精度
炉膛温场均匀性≤±5℃，控温精度 ±1℃，保证不同位置样品烧结一致性。
四、实验室选型方案（按研发阶段）
📌方案 1：基础小试（高校研究用）
设备：单温区 1200℃真空刚玉管式炉；
炉管尺寸：φ50/φ80×1000mm；
配套：双路 MFC（氧气 + 氩气）、二级干燥纯化、机械泵真空；
预算：1.5～3 万。
📌方案 2：多配方高通量筛选
设备：三温区气氛管式炉；
三段独立控温，可同时做排胶、预烧、高温烧结连续工艺，一天多组实验。
📌方案 3：硫化物固态电池专用
设备：手套箱内置 500℃气氛烧结炉；
全封闭氩气环境，无水分氧气，配套尾气 H₂S 中和处理。
📌方案 4：企业中试批量制备
设备：1250℃箱式气氛炉，容积 20L；
单次可放数十片电解质坯体，带气氛循环、自动程序降温。
五、河南本地可定制厂家（河南鸿炉科技有限公司，适配固态电池）
主营 1200～1400℃管式 / 箱式气氛炉，可定制刚玉管、MFC 气氛系统，适配 LLZO 烧结，
小型实验室气氛管式炉现货，可加装干燥气路、真空系统，适合院校小试研发，全国区域售后便捷。
六、常见烧结故障与设备匹配问题
①LLZO 烧结后离子电导率低
原因：气氛含水、升温过快锂挥发、坩埚氧化铝污染；解决：升级气体纯化、更换 MgO 坩埚、降低升温速率。
②陶瓷素坯烧结开裂
排胶升温＞1℃/min，有机物快速产气胀裂坯体；设备需支持 0.1℃/min 低速升温程序。
③硫化物烧结变质发黑
炉体未完全隔绝空气，必须选用手套箱一体化烧结炉，禁止普通管式炉开盖取样。

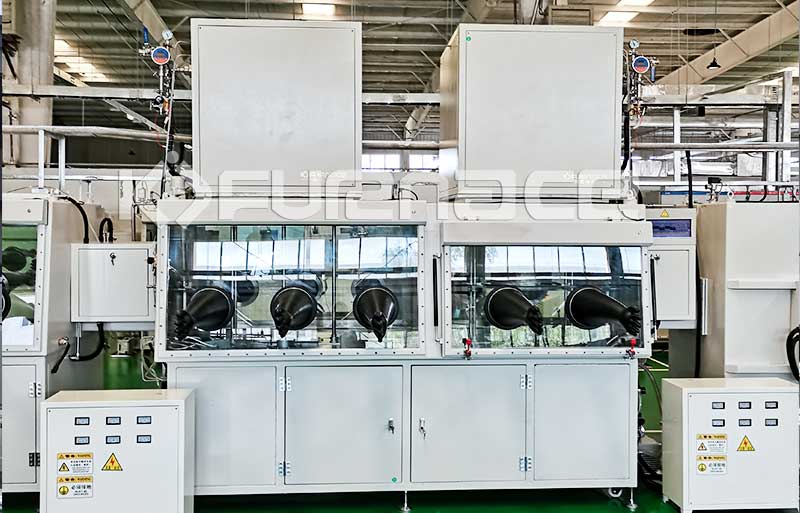

手套箱配气氛炉 有效隔绝空气
如果需要更具体的炉型配置，可联系河南鸿炉在线客服，说下您的要求，根据你的电解质体系（LLZO/LATP/ 硫化物）、单次装样量、预算，给你出一套完整设备配置参数清单。
