2026/09/14 作者：河南鸿炉科技
一、设备简介
📌间歇式周期旋转管式炉属于批次式动态气氛热处理设备，区别于静态管式炉，炉管可低速旋转，支持真空、惰性 / 还原气氛，一炉一批次独立完成装料‑升温‑保温‑煅烧‑冷却‑卸料，多用于粉体、颗粒物料小试、中试烧结、煅烧、脱碳、固相合成、气氛改性工艺。
> 📊工作原理：变频驱动炉管旋转，粉体在管内持续翻滚翻动，颗粒不断交换受热面；配合真空置换、气氛保护，实现动态均匀受热，气固充分接触，解决静态炉粉体堆积、局部过烧、内部欠烧、团聚结块难题。
二、核心结构
1. 加热炉体：多温区加热，电阻丝 / 硅碳棒加热元件，陶瓷纤维保温层；标准中试最高 1200℃；高温定制版另配硅钼棒。

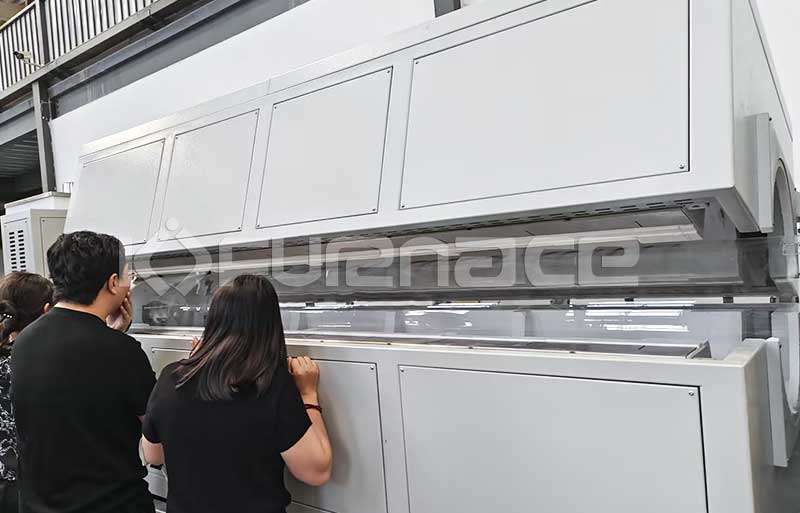

2. 旋转炉管：炉管材质可选石英管、高纯刚玉管、310S 合金炉管；带耐高温动密封，旋转工况保持气密性。

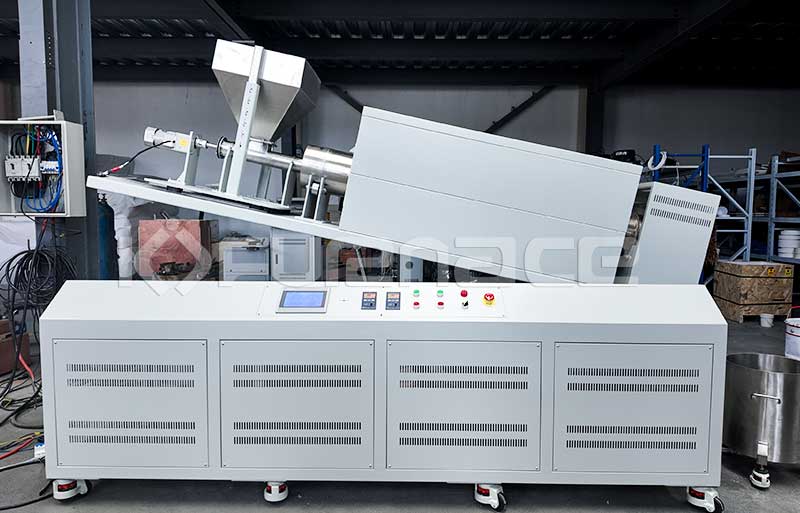

3. 旋转倾斜机构：变频调速，转速 0.5‑10r/min 可调；整机可电动倾斜，方便装料、卸料，无需坩埚瓷舟。
4. 真空气氛系统：真空泵组、精密质量流量计、多路气路；可抽真空、氮气 / 氩气 / 氢气等气氛，支持多次气体置换除氧。
5. PLC 触摸屏控制系统：可编程多段升降温曲线，温控精度 ±1℃，存储工艺曲线，超温、断偶报警保护。
三、主要技术参数（常规中试机型）
| 项目 | 参数范围 |
| 工作温度 | 1100℃（标准中试） |
| 控温精度 | ±1℃；温场均匀性 ±3‑5℃（视恒温区长度） |
| 转速 | 0.5‑10r/min，变频无级可调 |
| 炉管倾角 | ‑5°~+15° 电动可调，可悬停 |
| 真空度 | 普通：10-1Pa；高真空选配可达 10-3Pa 级别 |
| 气氛 | 氮气、氩气、氧化气氛均可 |
| 控制 | PLC + 触摸屏，30‑50 段程序升温，断电记忆，可导出工艺曲线 |
| 装料量 | 实验室几十升～中试几百升，可非标定制炉管直径、长度 |
⚙️温度说明：
> - 标准中试机型：上限 1100℃，受大口径旋转炉管、动密封、炉管热变形约束，不建议长期超 1100℃运行。
> - 若工艺需要 1200‑1700℃：需要定制特种炉管、炉管尺寸、专用磁流体动密封、硅钼棒加热系统，成本与维护难度大幅上升，不属于通用中试机型。
四、设备优势
1. 粉体动态受热均匀：物料翻滚无堆积，消除夹生、局部过烧，批次一致性好，减少硬团聚，降低后续破碎工序。
2. 气氛反应充分：粉体持续翻动，颗粒表面充分接触工艺气体，还原、煅烧、包覆改性反应更彻底。
3. 间歇批次灵活：每炉独立工艺；适合多配方调试、频繁换料；清理简单，交叉污染小，适合研发、小批量生产。
4. 真空 + 气氛兼容：动密封结构保证旋转时不漏气；可真空烧结、惰性保护、还原煅烧多工艺切换。
5. 卸料便捷：倾斜炉管直接倒料，省去反复取放坩埚，降低劳动强度。
五、适用物料与行业
- 新能源：锂电正负极前驱体、碳材料、硅基粉体煅烧烧结；
- 化工：催化剂、分子筛、颜料、金属氧化物粉体焙烧还原；
- 陶瓷新材料：陶瓷粉体、前驱体煅烧、固相合成；
- 冶金：金属粉末、稀土粉体、合金粉末气氛烧结；
- 科研院校：新材料小试、配方工艺开发，实验室‑中试过渡设备；
六、适用工艺
粉体煅烧、高温烧结、脱碳、气氛还原、固相合成、晶型转化、气氛包覆、前驱体热处理。
七、间歇式 vs 连续旋转管式炉
- 间歇式（本设备）：一批次完成，停机降温卸料；适合研发、多品种小批量、工艺还未定型；清理方便，适合打样、中试。
- 连续旋转炉：连续进料出料，不停机；适合大批量稳定量产。
八、注意事项
1. 适合流动性较好粉末 / 颗粒；粘性大、易粘壁物料需做内壁扬料板或特殊处理。
2. 高温工况下动密封有损耗，需要定期维护密封件；1200℃以上工况对动密封损耗明显高于低温。
3. 氢气等还原性气氛需要配套防爆、泄压安全配置。
4. ＞1200℃工艺：不建议选用通用中试机型，须做专项定制，否则会出现炉管变形、密封失效、漏气等故障。
