2026/09/18 作者：河南鸿炉科技
>📌工艺条件
- 长期工作温度：1300℃
- 产能：5‑10 kg/h
- 物料：陶瓷粉体；高温区保温停留：10‑30 min（物料在高温段的时间，不是整机总停留）
- 工艺：连续进料‑预热‑高温煅烧‑冷却出料，粉体动态翻滚煅烧
> 关键点：回转炉总停留时间 = 预热 + 高温保温 + 冷却；10‑30min 是高温恒温区停留，整机物料总停留一般要 40‑70min，不能只按 30min 算整机长度。
一、炉型选型：外加热连续回转管式炉（粉体煅烧）
> 1300℃长期使用，须硅碳棒/硅钼棒加热；炉管不应选择310S、Inconel 合金直接做炉管。避免金属管高温蠕变、被陶瓷粉料腐蚀。
> 小产量 5‑10kg/h，属于小型中试连续回转炉，不适合大型水泥回转窑。
> ⚠️痛点：高纯刚玉管（99 氧化铝）单根很难做到≥2.5m 长，长管易弯曲、热震开裂、加工难度高、成本高。
二、方案：炉管材质二选一（针对 1300℃连续回转，陶瓷粉体）
方案 A：反应烧结碳化硅 RBSiC 炉管
- 长期使用：1300℃稳定，短时可到 1380℃，满足你的工艺；
- 可做单根长度 2.2‑3.0m，满足长高温温区需求；
- 优势：抗热震远优于刚玉，抗弯强度高，不容易弯；导热好，管内温度均匀；耐磨，适合粉体翻滚摩擦；空气气氛下化学惰性，不污染陶瓷粉体。
- 短板：价格高于刚玉；不能用于强还原气氛（氢气、碳气氛）；不能做高真空；只能常压 / 微正压气氛。
- ⚠️注意：选反应烧结 RBSiC，不要选无压烧结 SSiC（太贵，小批量不划算）。
> 适合：空气煅烧陶瓷粉体，不需要强还原气氛，追求长炉管、抗开裂。
方案 B：外加热回转炉 + 耐火内衬金属筒体（内加热回转窑，放弃陶瓷管）
> 不使用整根陶瓷工作管，改用金属筒体，筒体内衬耐火材料，属于小型内加热回转窑。
- 筒体材质：耐热铸钢（离心铸造），可长期 1300℃；
- 筒体内衬：氧化铝纤维 + 高铝浇注料 / 刚玉耐磨衬层，隔绝金属筒体与陶瓷粉料，防止金属杂质污染物料；
- 优点：筒体可以做到 3‑4m，长度不受陶瓷管材限制，机械强度高，不怕震动、热冲击；可以 24h 连续跑；
- 缺点：
1. 内衬会磨损，粉体颗粒会磨内衬，需要定期修补更换内衬；
2. 粉体容易粘内衬，需要设置抄料板；
3. 气氛密封性比陶瓷管差；
4. 设备整体体积、重量、功率比管式回转炉大。
> 适合：产量偏大、经常启停、可以接受定期维护内衬；不适合对纯度非常高的高纯陶瓷粉体。
> ❌不推荐：310S、Inconel 合金直接做炉管。310S 长期上限只有 1150℃，1300℃长期会蠕变变形、氧化起皮，不能直接接触粉体。

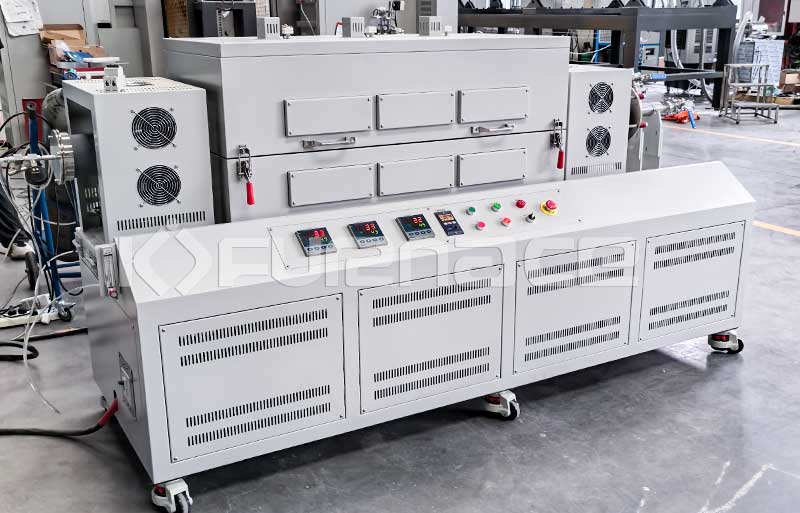

三、调整后设备参数（RBSiC 碳化硅炉管方案）
| 项目 | 参数 | 说明 |
| 设备最高温度 | 1350℃ | 长期工作 1300℃ |
| 炉管材质 | RBSiC 反应烧结碳化硅管 | 单根总长 2600‑3000 mm；内径 Φ130‑150 mm；壁厚 12‑16mm |
| 温区划分 | 3 独立温区（预热区 + 高温煅烧区 + 预冷区） | 高温恒温段有效长度 1200‑1400 mm，保证 10‑30min 高温停留 |
| 加热元件 | 硅钼棒 | 1300℃稳定，控温 ±2‑3℃ |
| 转速 | 0.2‑1.0rpm 变频可调 | 配合倾角 1‑2°，调节物料停留时间 |
| 进料出料 | 螺旋定量喂料机 + 水冷出料端 | 防止粉料飞扬；出料冷却 |
| 气氛 | 空气 / 氮气微正压；不支持高真空 | 石墨动密封，不能抽高真空 |
| 填充率 | 8‑12% | 匹配 5‑10 kg/h 产能，堆积密度 0.8g/cm³ |
| 控制 | PLC + 触摸屏 | 多温区 PID，工艺曲线存储，安全报警 |
> 产能和停留时间互相制约：如果要跑满 10kg/h，高温停留只能靠近 10‑15min；想要 30min 保温，产量只能压到 5‑6kg/h。
四、工艺风险点（碳化硅炉管）
1. 严禁强还原气氛：氢气、大量碳存在，SiC 会发生反应，炉管会腐蚀损坏；只适合空气、氮气、氩气。
2. 炉管属于消耗件：粉体长期摩擦，使用寿命约 8000‑12000 小时，需要预留备件预算。
3. 碳化硅管不能承受剧烈冷热冲击：尽量避免快速升降温，降温速率建议≤5℃/min。

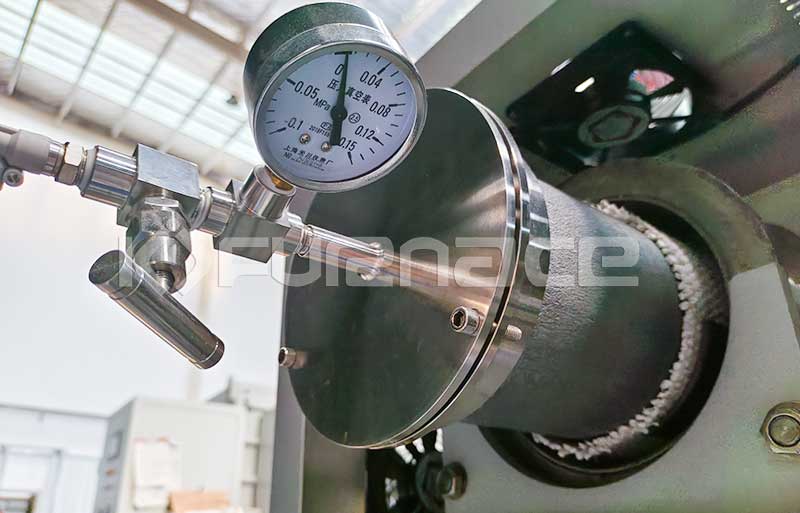

4. 密封：碳化硅管两端配石墨旋转动密封，微正压气氛使用；不要做高真空。
五、两种方案对比总结
| 项目 | RBSiC 碳化硅外加热回转管式炉 | 金属筒体 + 耐火内衬内加热回转窑 |
| 炉管 / 筒体长度 | 可达 3m，单根成型 | 可以做更长，无管材限制 |
| 粉体污染风险 | 很低，SiC 化学稳定 | 内衬磨损会带来少量耐火杂质，需要定期维护 |
| 维护成本 | 更换碳化硅炉管，价格偏高 | 内衬修补，维护频次高 |
| 气氛能力 | 空气、惰性微正压，不能高真空 | 密封性差，气氛控制难度大 |
| 设备体积 | 小，适合中试 / 小批量生产 | 体积大，功率高 |
| 适用物料 | 高纯陶瓷粉体，空气煅烧 | 普通陶瓷粉体，允许少量杂质 |
