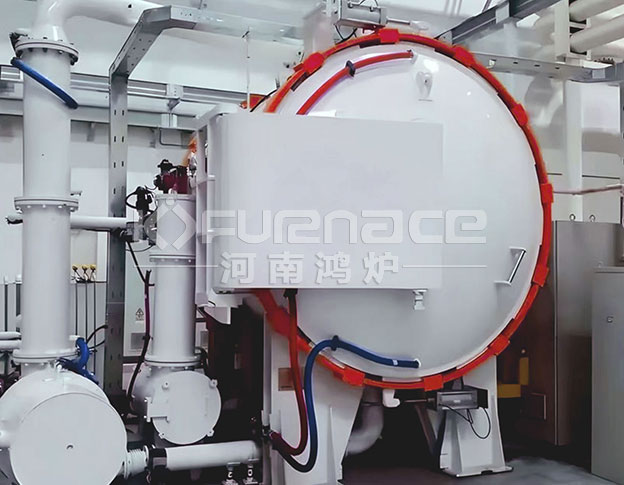

2200℃真空石墨炉是一种超高温热处理设备，广泛应用于硬质合金烧结、碳化硅陶瓷反应烧结、石墨纯化、碳纤维烧结等高端材料工艺。其核心技术与选购要点如下：
一、核心结构与技术解析
1. 加热系统：石墨发热体
材料：高纯石墨（通常≥99.99%），具备优良导电性与耐高温性；
形态：多为石墨棒、管或笼状结构，通电后自身发热；
优势：升温快（0–10℃/min），成本低，易加工；
风险：高温下存在轻微碳挥发，不适用于忌碳材料（如钽、铌、某些陶瓷）。
2. 隔热系统：石墨毡/硬毡
结构：多层石墨软毡或硬毡包裹炉腔，减少热损失；
性能：耐高温、热导率低，保障热效率与温度均匀性；
维护：需定期检查是否粉化或收缩，影响保温性能。
3. 真空系统
极限真空度：可达 6×10⁻³ Pa（部分型号支持 10⁻⁴ mbar）；
保压性能：压升率 ≤0.67 Pa/h，确保高纯热处理环境；
配置：机械泵+扩散泵/分子泵组合，支持真空/惰性气氛切换。
4. 温控系统
传感器：钨铼热电偶（≤2200℃）+ 红外测温仪（高温段）；
控制方式：PID可编程控制器，支持多段升温、恒温、冷却；
精度：±1~5℃，具备超温报警、断偶保护、断电续启功能。
双层水冷炉壳：内置冷却水道，快速降温，保障操作安全；
冷却速率：可调，支持自然冷却/强制冷却切换；
安全保护：具备水流监测、超温断水报警功能。
二、石墨炉典型应用场景
| 应用领域 | 用途示例 |
| 硬质合金 | 高比重合金、钨钴类材料真空烧结 |
| 陶瓷材料 | SiC、B₄C等反应烧结、高温脱脂 |
| 碳材料 | 石墨纯化、碳纤维石墨化、负极材料处理 |
| 金属热处理 | 钛合金、钼合金、钽等高温退火、钎焊 |
| 半导体与晶体 | SiC衬底退火、晶体生长 |
| 新材料合成与开发 | 纳米碳材料合成、实验室烧结 |
三、选购指南：关键考量因素
| 参数 | 建议与注意事项 |
| 温度需求 | 明确最高温度（2200℃）、常用温度（≤2100℃）及升降温速率要求 |
| 材料兼容性 | 若处理忌碳材料（如钽、蓝宝石），应选择钨丝炉 |
| 炉腔容积 | 常见规格：8L、20L、50L、150L，需匹配样品尺寸与批次处理量 |
| 炉体结构 | 支持立式/卧式结构，适配多种工艺，具备钨铼热电偶与红外测温组合 |
| 真空等级 | 高真空（≤10⁻³ Pa）适合高纯处理；中真空（10⁻¹~10⁻² Pa）适合一般烧结 |
| 控制系统 | 推荐具备PID编程+触摸屏+数据记录功能，支持远程监控与工艺追溯 |
| 安全配置 | 必须具备超温保护、断偶报警、断电续启、水流监测、门联锁等功能 |
| 售后服务 | 选择具备本地技术支持、配件供应、炉体维护服务的厂商，降低后期运维成本 |
| 预算与扩展性 | 石墨炉成本适中，适合非高纯场景；可选配多气氛控制、自动阀门、冷却系统等 |
四、2200℃真空加热炉的选型建议
①追求性价比、非高纯材料处理 → 选真空石墨炉；
②处理忌碳材料、极限纯度需求 → 选真空钨丝炉；
③选购前务必明确：材料体系、温度曲线、真空等级、炉腔尺寸、安全要求；
④优先考虑：具备完整温控+真空+冷却系统+安全联锁的一体化设备，确保工艺稳定与人机安全。
如您有具体材料工艺或预算需求，我可以进一步为您推荐适配型号或配置方案。
