2026/04/14 作者：河南鸿炉科技
实验高温电炉的三区控温技术通过独立调节上、中、下三个温区的温度，结合动态功率分配与协同控制算法，显著提升了炉内温度均匀性，可满足精密材料处理对复杂热场的需求。以下从技术原理、优势、应用场景及操作要点展开介绍：
一、三区控制实验高温电炉的核心原理
🎯为什么要采用三区控制？
在单区加热炉中，热量会自然从两端散失，导致炉管中心温度高、两端温度低的"冷端效应"。三区控制通过两个端区作为"保护"加热器，主动补偿热量损失，从而创建大面积、高均匀性的恒温区。
🎯三区布局结构
| 区域 | 位置 | 功能 | 温度设定策略 |
| 一区（上/左端区） | 炉管入口端 | 热保护/预热 | 略高于目标温度 |
| 二区（中心区） | 炉管中部 | 主反应区 | 目标工艺温度 |
| 三区（下/右端区） | 炉管出口端 | 热保护/保温 | 略高于目标温度 |
二、控制方案详解
🎯硬件配置
| 组件 | 配置要求 | 技术参数 |
| 加热元件 | 三区独立 | 电阻丝（1200℃）/硅碳棒（1400℃）/硅钼棒（1700℃） |
| 温度传感器 | 每区独立N型/B型热电偶 | 精度±1℃ |
| 控制器 | 多回路PID控制器 | 30段可编程 |
| 功率配置 | 分区独立可控硅调功 | 总功率2.6-9kW |
🎯控制策略
方案A：等温控制模式（温度均匀性优先）
设定温度示例：
- 一区：550℃（+20℃补偿）
- 二区：550℃（目标温度）
- 三区：550℃（+20℃补偿）
效果：可形成400mm以上的恒温区（±1℃）
方案B：梯度控制模式（工艺需求优先）
🎯PID控制参数整定建议
| 温区特性 | Kp（比例） | Ki（积分） | Kd（微分） | 说明 |
| 端区（一、三区） | 较小 | 中等 | 较大 | 补偿热损失，抑制超调 |
| 中心区（二区） | 中等 | 较大 | 较小 | 快速响应，精确控温 |
三、典型技术参数（实验型设备）

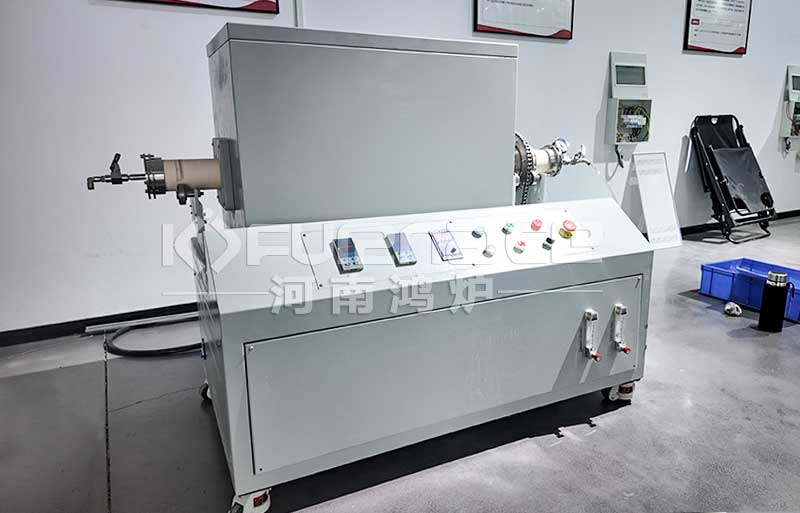

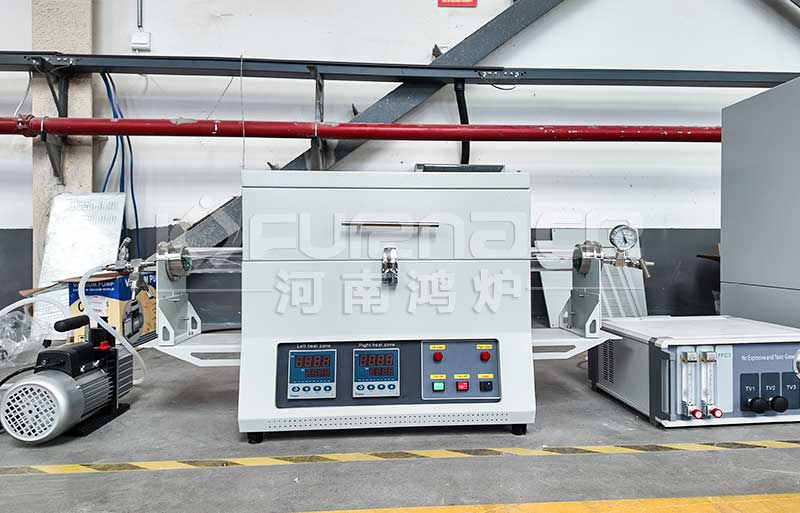

| 参数 | 1200℃型 | 1700℃型 |
| 温区长度 | 200+200+200mm | 300+300 mm |
| 温区数量 | 三温区 | 双温区 |
| 控温精度 | ±1℃ | ±1℃ |
| 升温速率 | ≤20℃/min | ≤10℃/min |
| 热电偶类型 | N型 | B型 |
| 炉管材质 | 高纯石英 | 刚玉管 |
四、控制系统功能设计
🎯程序控制功能
多段程序：每区30段可编程升温曲线
预设工艺：可存储16组常用工艺配方
斜率控制：支持线性/非线性升温速率设定
保持功能：任意温度点定时保温
🎯安全保护功能
| 保护类型 | 动作阈值 | 保护措施 |
| 超温保护 | 设定值+10℃ | 自动切断加热电源 |
| 断偶保护 | 热电偶信号异常 | 报警并停止加热 |
| 过流保护 | 110%额定电流 | 断路器跳闸 |
| 漏电保护 | 30mA | 漏电保护器动作 |
| 开门保护 | 炉门开启 | 加热断电保护 |
🎯数据采集与监控
实时显示：三区温度曲线、功率、电压
数据记录：实验过程数据存储与导出
远程控制：可选配以太网/USB接口，支持PC端监控
报警记录：故障信息自动记录
五、调试与优化建议
🎯初始调试步骤
空载升温：三区同设目标温度，测试温度均匀性
温度标定：使用标准热电偶进行多点校准
端区补偿：调整端区设定值，使中心区温度波动<±1℃
负载测试：放入生物质样品，观察温度响应
🎯常见问题处理
| 问题 | 原因 | 解决方案 |
| 中心区温度偏低 | 端区补偿不足 | 提高端区设定温度 |
| 温度波动大 | PID参数不当 | 调整积分时间常数 |
| 升温速率慢 | 功率不足 | 检查加热元件老化情况 |
| 三区温差大 | 隔热不良 | 检查炉膛密封性 |
