炉管内径过小在锂电材料煅烧中确实会引发物料堆积和气流不畅两大核心问题，尤其是在连续化生产场景下。以下是系统分析及振动/气流辅助解决方案：
一、内径过小导致的具体问题
1. 物料堆积问题
场景 | 机理 | 后果 |
旋转管式炉 | 物料填充率超过临界值（通常>15-20%），颗粒间摩擦力增大，无法形成稳定的"料幕"或均匀流动 | 结团、烧结粘连、粒径分布恶化 |
推舟式/静态煅烧 | 粉体堆积密度高，中心区域传热滞后 | 煅烧不均匀、残锂量偏高、电化学性能批次差异大 |
细粉物料 | 粒径<10μm的LFP或NCM前驱体，内聚力占主导，易形成拱桥结构 | 下料不畅、堵管 |
2. 气流不畅问题
场景 | 机理 | 后果 |
高填充率 | 物料占据过多截面积，气体有效流通通道缩小 | 局部氧分压/惰性气氛浓度不均，氧化/还原程度不一致 |
粉体扬尘 | 气流速度超过颗粒终端沉降速度，细粉被气流夹带 | 堵塞出气口、污染管路、物料损失 |
反应放气 | 前驱体分解（如氢氧化物脱水、碳酸盐分解）产生大量H₂O/CO₂ | 管内压力骤升、气氛"短路"（未充分反应即排出） |
二、振动辅助解决方案
🎯1. 机械振动系统
原理：通过外部激振器对炉管施加周期性振动，破坏粉体拱桥结构，降低颗粒间静摩擦力。
具体实现：
┌─────────────────────────────────────────┐
│ 变频电机 → 偏心轮/电磁激振器 → 炉管支架 │
│ ↓ │
│ 振动参数： │
│ • 频率：10-50 Hz（低频防破碎，高频防粘壁） │
│ • 振幅：0.5-3 mm │
│ • 方向：轴向+径向复合振动（椭圆轨迹） │
└─────────────────────────────────────────┘
锂电材料适配要点：
NCM/NCA前驱体：采用低频+ 小振幅，避免球形颗粒破碎导致振实密度下降
LFP粉体：粘性较大，需高频+ 间歇振动，防止过度压实
旋转管式炉：振动方向应与旋转轴呈一定夹角（15-30°），促进物料螺旋前进而非单纯圆周运动
🎯2. 超声波辅助
在炉管外壁粘贴压电陶瓷换能器（20-40 kHz）
优势：无机械接触、振幅极小（μm级），适合超细粉体或对机械应力敏感的材料
局限：高温下换能器需水冷保护，系统复杂度高，多用于实验室规模
三、气流辅助解决方案

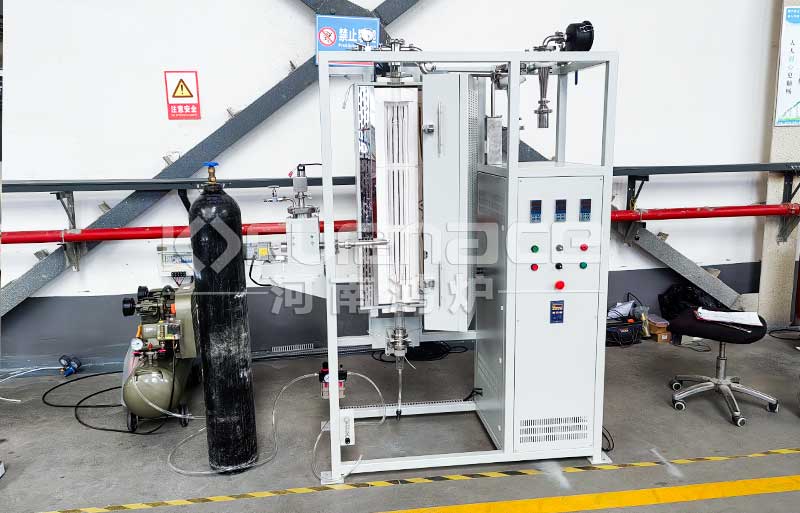

🎯1. 流态化/松动气流
原理：从炉管底部或侧壁引入微量气体，使堆积粉体处于"膨胀"状态，降低有效堆积密度。
技术方案：
①底部多孔布气板：炉管底部镶嵌多孔陶瓷/金属烧结板，气体均匀向上渗透，适用于静态煅烧、推舟式；
②侧壁切向进气：沿炉管切线方向引入旋流气体，适用于旋转管式炉，增强混合；
③脉冲喷吹：周期性高压气体喷吹（类似布袋除尘脉冲阀），适用于易架桥物料。
关键参数控制：
表观气速：控制在最小流化速度的30-50%，避免完全流态化导致粉尘夹带；
对于NCM前驱体（粒径D50≈10μm，密度≈2.0 g/cm³），最小流化速度约0.02-0.05 m/s；
气体选择：使用与工艺气氛一致的气体（如N₂），避免引入杂质。
🎯2. 分级气氛控制
进气端（低温区） 恒温区 出气端（降温区）
│ │ │
▼ ▼ ▼
┌─────────┐ ┌─────────┐ ┌─────────┐
│ 高流量N₂ │ → │ 低流量反应气 │ → │ 中流量N₂ │
│ (吹扫脱水)│ │ (精确控氧) │ │ (防止回吸) │
└─────────┘ └─────────┘ └─────────┘
↑ ↑ ↑
流量：5-10 L/min 流量：1-2 L/min 流量：3-5 L/min
低温区采用高流量吹扫，快速带走分解产生的水蒸气/CO₂，防止局部过湿导致结块
恒温区降低流量，确保反应气氛浓度稳定
配合文丘里管或临界流喷嘴，实现各区域流量精确分配
🎯3. 负压辅助排气
在出气端配置变频真空泵，维持炉管内微负压（-50~-500 Pa）
优势：
加速分解气体排出，降低管内分压，促进反应正向进行
防止正压导致法兰密封处泄漏
注意：负压过大可能吸入外界空气，需配合氧分析仪联锁控制
四、振动+气流的协同优化
在实际工程中，单一手段往往不足，需组合应用：

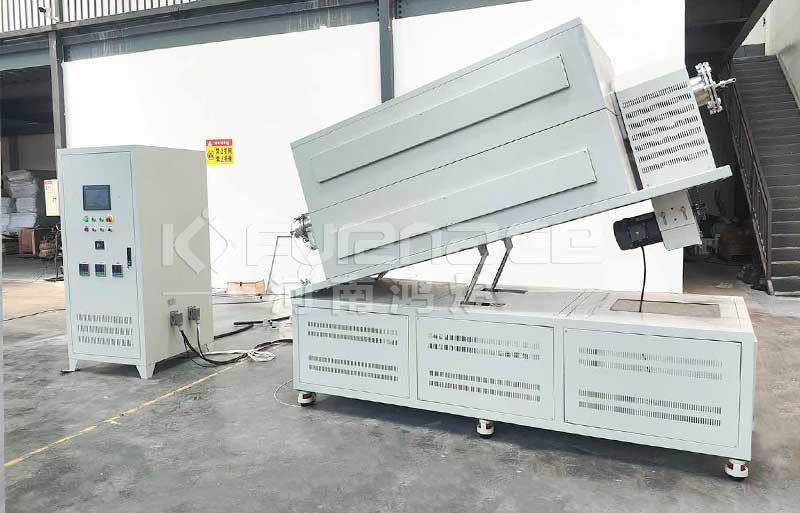

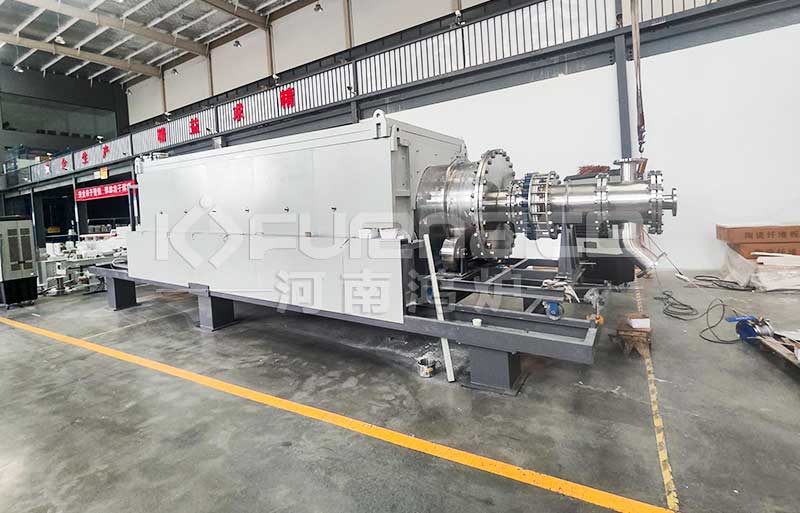

📊典型配置（旋转管式炉煅烧NCM）
变频电机
│
┌──────┴──────┐
▼ ▼
旋转驱动 电磁激振器（20 Hz, 1 mm）
│ │
└──────┬──────┘
▼
┌─────────────┐
│ 倾斜炉管 │ ← 倾角 2-3°
│ (内径 100mm) │
│ │
│ 物料流向 → │
│ │
└──────┬──────┘
▼
┌─────────────┐
│ 多孔布气板 │ ← 底部N₂松动气（0.01 m/s）
│ (3区进气) │
└─────────────┘
│
┌──────┴──────┐
▼ ▼
质量流量控制器 微负压控制（-100 Pa）
(MFC) (变频真空泵)
协同效应：
振动破坏颗粒间静摩擦，使松动气体更易渗透
气流降低堆积密度，减少振动所需能量
两者结合可将有效填充率从15%提升至25-30%，产能提高50%以上
五、内径设计的工程权衡
若上述辅助手段仍无法解决，需重新评估炉管内径：
物料类型 | 建议最小内径 | 依据 |
实验级（<100 g/批次） | 50-60 mm | 兼顾温度均匀性与操作便利性 |
中试级（1-5 kg/h） | 100-150 mm | 填充率控制在15%以内，留足气流通道 |
生产级（>10 kg/h） | ≥200 mm 或改用回转窑 | 管状炉经济性下降，回转窑更适合 |
📌经验法则：炉管内径应 ≥ 物料最大颗粒粒径的 50-100倍，且恒温区长度/内径比控制在 5-10:1，以确保温度均匀性。
六、总结
问题 | 首选方案 | 备选方案 |
物料堆积 | 机械振动（低频小振幅） | 超声波辅助 |
气流短路、局部气氛不均 | 分区气流控制+底部松动气 | 微负压排气 |
细粉扬尘 | 降低气速+脉冲喷吹 | 增加炉管直径 |
综合优化 | 振动+气流协同 | 改用大直径回转窑 |
对于锂电材料这种高附加值、批次一致性要求严苛的产品，建议在中试阶段即引入振动和气流辅助系统，通过DOE（实验设计）优化参数组合，再放大至生产规模。
