2026/08/10 作者：河南鸿炉科技
重结晶 SiC 炉管：空气中长期工作温度1300-1400℃，惰性气氛可达1400‑1500℃；导热好、抗热震、高温不变形；有一定开气孔，不能高真空（很难抽到高真空），不适合对杂质要求非常高的超纯样品。
> 对比：石英管上限≈1100℃；刚玉管抗热震差；重结晶 SiC 主打中高温度气氛工艺，不适合 10⁻³Pa 以上高真空。

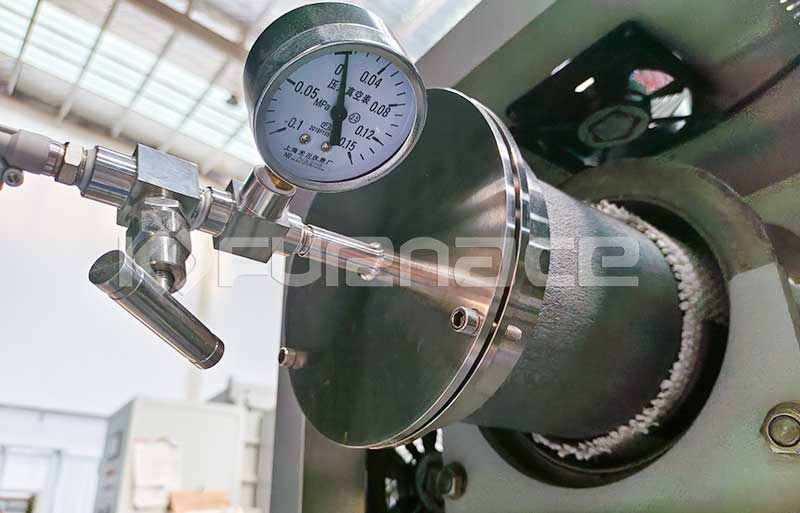

管式炉碳化硅炉管
✅适合的工艺（管式炉，Ar/N₂/ 空气气氛）
1、粉体 / 颗粒退火
- 金刚石镀钨、镀钼退火（Ar 流动气氛，900‑1100℃，生成碳化物过渡层）
- 陶瓷粉体退火、氧化物粉体高温热处理、硬碳、负极材料退火
- 金属镀层扩散退火、粉末冶金预氧化、预烧结
> 优势：1000‑1300℃区间远优于石英管，不怕偶尔热冲击；只适合流动气氛，不建议高真空。
2、陶瓷、无机粉体烧结
- 氧化铝、氧化锆、压电陶瓷、磁性材料烧结；
- 陶瓷前驱体热解、凝胶高温煅烧；
- 碳化物、氮化物粉体气氛烧结（Ar 保护）。
3、气氛煅烧、固相反应
- 各类氧化物煅烧、碳酸盐分解；
- 固相合成新材料；
- 空气下高温煅烧，长期使用 1400℃。
4、金属材料保护气氛热处理
- 硬质合金退火、金属粉末预烧；
- 有色金属工件保护退火（Ar）；
> ⚠️避免大量金属蒸汽长时间挥发（W、Mo、Cu 蒸汽会侵蚀管壁）。
5、其它
- 催化剂高温焙烧；
- 灰化、高温氧化实验；

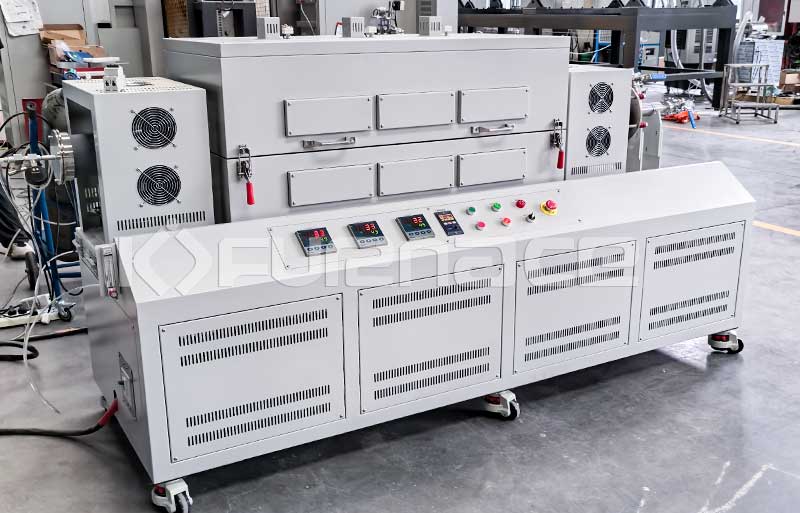

- 回转管式炉（旋转管式炉）高温版本，粉体动态烧结。
❌不适合工艺（重要）
1. 高真空工艺（＜10⁻²Pa）：
重结晶 SiC 有开孔气孔，漏气，抽不到高真空；需要高真空选石英、刚玉管。
> 做金刚石镀钨退火：用流动 Ar 气氛完全没问题，但不要指望用这根管子做真空退火。
2. 氢气 H₂高温（＞1200℃）
高温 H₂会腐蚀 SiC，造成管壁粉化剥落。
3. 氮气＞1400℃
N₂与 SiC 反应生成 Si₃N₄，损坏炉管，氮气使用控制在 1350℃以内。
4. 碱金属、锂盐、铅、硼挥发气氛
锂、钠、钾蒸汽会破坏 SiC 表面 SiO₂钝化膜，快速腐蚀管壁，锂电含锂粉体慎用重结晶 SiC 管。
5. 卤素、氯气、氯化物气氛，会直接腐蚀 SiC。
6. 对杂质要求非常高的超纯实验
重结晶 SiC 会有微量 Si 杂质析出，半导体超纯实验优先石英管。
📌快速选型对照表
| 炉管材质 | 长期最高温 | 真空 | 气氛
| 石英管 | 1050℃ | 高真空 | Ar / 空气
| 高纯刚玉管 | 1500℃ | 可高真空 | Ar / 空气
| 重结晶 SiC | 1500℃ | 不能高真空 | 流动 Ar、空气
| 反应烧结 SiC | 1350℃ | 可中真空 | Ar
