2026/08/11 作者：河南鸿炉科技
1600℃用于烧制配件的立式硅钼棒高温炉如何选型？
> 峰值 1700℃，长期工作 1600℃，硅钼棒 U 型 1700 型加热，分为立式管式（垂直刚玉管）、立式升降钟罩炉（方 / 圆炉膛）两大类炉型，适合陶瓷配件、硬质件烧结、退火、烧制配件。
📌两种主流立式结构选型

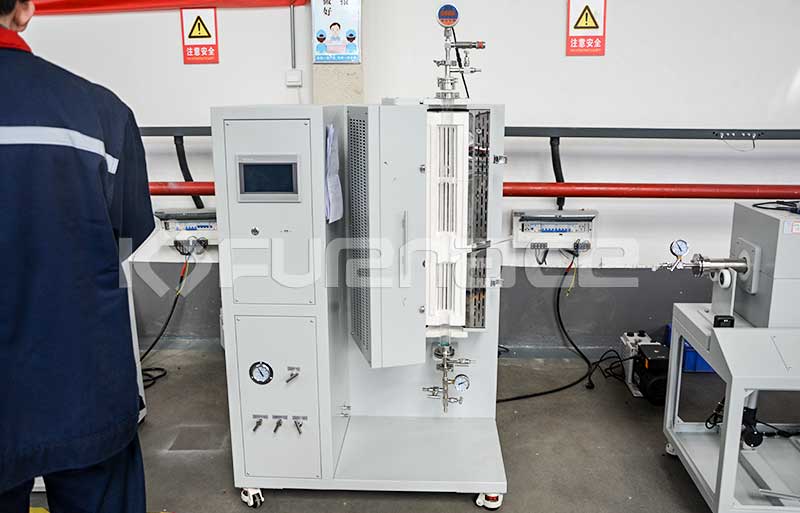

①立式管式炉（垂直炉管）
- 炉管：高纯刚玉管，常用内径 φ40‑100mm，加热区 300‑600mm，样品坩埚垂直吊挂 / 底部托盘放置；
- 加热：U 型硅钼棒环绕炉管外侧，B 型热电偶测温，控温 ±1℃，30‑50 段程序升温；
- 可选：法兰密封、通氮气 / 氩气、简易真空；适合小件配件、棒状、长件烧制，防止高温重力变形；
- 缺点：装料空间受刚玉管内径限制，大件配件放不进去。
②立式升降钟罩炉（推荐烧制批量配件）
> 炉体在上，底部电动升降平台（料台升起闭合炉体），立式方 / 圆炉膛，配件摆放在料盘上，装卸料方便，适合批量配件烧结；
- 炉膛：高纯氧化铝纤维，有效炉膛可定制：φ200‑500mm 圆形，或方形 200‑400mm；
- 加热：L 型 / U 型硅钼棒沿炉膛侧壁环形布置，多点测温，温场均匀 ±4‑6℃；
- 供电：小机型 220V，大于 10kW 一般 380V 三相；双层风冷炉壳，外壳温度低；
- 可选：气氛进气排气、水冷密封、超温断偶保护、开门断电联锁。
🎯核心技术参数（1600℃标配）
1. 最高温度：1700℃，连续使用 1600℃；硅钼棒选用1700 型 U 型，不要用 1800 型浪费成本；
2. 控温：B 型铂铑热电偶，PID 程序控温 30 段以上，控温精度 ±1℃；
3. 升温速率：室温‑1000℃≤5℃/min；1400‑1600℃≤2‑3℃/min，速率快会大幅缩短硅钼棒寿命；
4. 炉膛材料：高纯氧化铝多晶纤维（1700 级），不要普通莫来石纤维，1600℃会收缩粉化；
5. 硅钼棒配件全套：U 型硅钼棒、铜编织带夹具、瓷绝缘套管、连接铝箔带，采购炉子要确认配齐备件。
📢 使用重要提醒
1. 空气氧化气氛可以 1600℃长期烧；禁止 H₂、CO 强还原气氛，会快速腐蚀硅钼棒失效；如需惰性气氛用 N₂/Ar 保护；
2. 如果配件含有机粘结剂，必须设置低温排胶段，挥发物会腐蚀硅钼棒和炉膛；
3. 工件坩埚距离硅钼棒≥50mm，防止飞溅物沾棒造成烧断；
4. 1600℃属于极限工作区间，硅钼棒正常寿命约 800‑1200h，建议备 1‑2 组硅钼棒备件。
📊采购前需要提前确定信息，方便厂家报准确价格
1. 配件最大外形尺寸、每炉装料重量；需要的炉膛内径 / 高度
2. 结构：立式管式炉，还是底部升降钟罩炉
3. 气氛：空气烧？是否需要通保护气体？要不要抽真空？
4. 供电条件（220V/380V）；需要几段升温程序。
可以告知我们以上参数需求，可以帮你进一步压缩选型，河南鸿炉给您推荐炉膛尺寸和功率范围。
