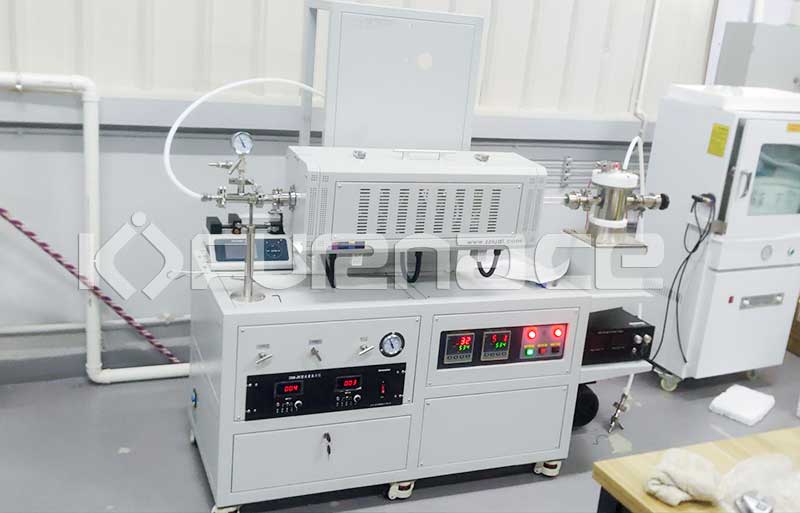

2026 年采购高真空 CVD 系统‑质量流量计 (MFC) 配置评估要点
高真空 CVD 的 MFC 负责精确控制前驱体、载气、反应气、稀释气流量，MFC 选型配置直接影响薄膜均匀性、重复性、工艺窗口、设备故障率，不能只看量程，要结合 CVD 工况、气体种类、真空环境、控制架构、冗余、标定、售后综合评估。

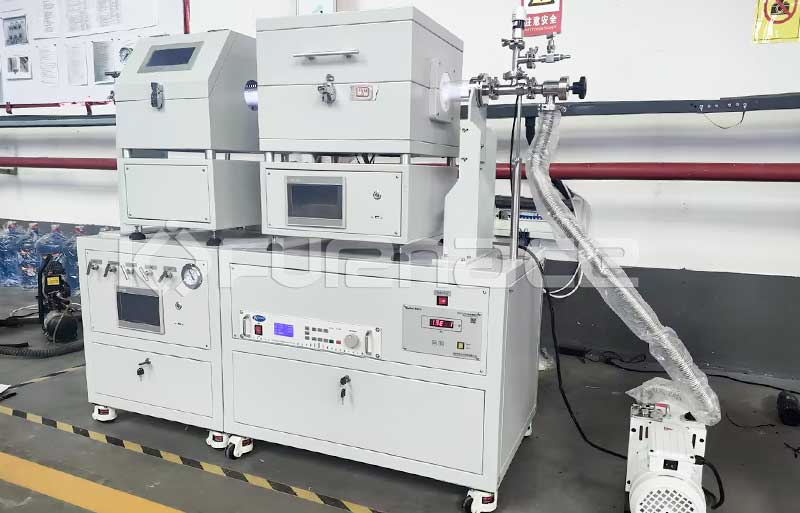

> 适用：热 CVD、PECVD、MOCVD，工作本底高真空 10⁻³~10⁻⁶ Pa，工艺气体：Ar、N₂、H₂、NH₃、SiH₄、TMA、TEOS 等易燃易爆、腐蚀性、有毒前驱体。
一、先明确工艺边界条件（评估的前提）
采购前把参数固化，作为 MFC 选型输入：
1. 每一路气体：气体名称、是否腐蚀性 / 有毒 / 自燃、是否蒸汽前驱体（鼓泡源）
2. 量程：最大工艺流量、常用工作流量区间
> 关键原则：MFC 最佳精度区间是20‑80% FS（满量程）。不要选量程过大，例如实际常用 50sccm，不要选 500sccm MFC；也不能满负荷长期跑 100% FS，长期满量程漂移会变大。
3. 入口压力：CVD 气路减压阀后供气压力，MFC 对入口压差敏感，高真空 CVD 一般 MFC 入口压力建议 0.1‑0.35MPa，确认 MFC 允许工作压差。
4. 工作温度：设备腔室周边温度，MFC 环境温度，鼓泡源下游 MFC 要考虑是否有冷凝风险（部分 MFC 支持加热型）
5. 真空等级：后端直接接高真空，MFC 阀的密封等级、漏率至关重要。
二、MFC 核心硬件指标评估
1. 测量原理选择
- 热式 MFC（主流 CVD）：适合绝大多数永久性气体；缺点：对气体种类敏感，不同气体需要转换系数。
- 科里奥利质量流量计：精度非常高，几乎不受气体种类影响，价格贵；多用于贵重、特殊前驱体，普通载气没必要全部配。
> 高真空 CVD 常规：载气 / 反应气选用金属密封热式 MFC；贵重 / 混合多变气体可考虑科里奥利。
2. 精度、重复性、漂移（重中之重）
- 精度：优先选 ±0.5% FS 或 ±1% FS；廉价 MFC 是 ±2% FS 以上，CVD 薄膜厚度、组分重复性会很差。
- 重复性：≤±0.2% FS，重复性比标称绝对精度更影响批次一致性。
- 零点漂移：高真空设备停机、启停、真空波动会带来零点漂移。要求：短期漂移、长期年漂移指标；MFC 必须支持远程调零功能，设备软件集成一键零点校准。
> 高真空工况：腔体抽真空会反向作用到 MFC 出口，出口负压工况兼容性必须确认，很多普通 MFC 不允许出口负压，会流量读数失真。
3. 密封与漏率（高真空 CVD 特殊要求）
普通工业 MFC 是橡胶密封圈，严禁用于高真空 CVD。
- 阀体、接头：全金属密封（VCR），禁橡胶 O 圈；
- MFC 整机漏率：≤1×10⁻⁹ Pa・m³/s；
- 内置截止阀：MFC 自带电磁阀，**关断漏率要小**，防止气体微量渗漏污染腔体、影响本底真空。有毒、自燃气体路 MFC，必须内置可靠关断阀。
4. 气体适配
- 标准 MFC 出厂标定只针对单一标定气体（N₂）；使用其他气体需要**气体转换因子 GCF。
- 腐蚀性气体（NH₃等）：需要耐腐蚀传感器、阀体材质（哈氏合金、316L 电解抛光），普通不锈钢 MFC 很快腐蚀漂移。
- 鼓泡前驱体管路：MFC 要防蒸汽冷凝；必要选用**加热型 MFC（40‑80℃控温），避免前驱体凝结污染传感器。
三、电气通讯与系统集成配置（采购易踩坑）
很多设备 MFC 硬件不错，但系统集成拉垮，实际工艺不好用。
1. 通讯协议
- 传统：模拟 0‑5V/0‑10V：布线干扰大，多气路容易漂移，新项目 2026 年尽量避免。
- 数字通讯：**RS485、Modbus、DeviceNet**优先；数字 MFC 每台可以回传实时流量、温度、故障码，上位机记录数据，方便工艺追溯。
> 采购时明确：整套 CVD 控制系统要原生支持数字 MFC，不要模拟转数字的转接模块，转接容易引入故障。
2. 控制模式：**设定值 vs 实际回读流量闭环控制**
> 低档设备：只下发设定值，不读取 MFC 实际流量；即使 MFC 堵了、漂移，系统依旧显示设定流量，工艺报废。
> ✅高真空 CVD 必须：上位机实时读取 MFC 实际输出流量，做闭环监控；流量偏离阈值自动报警、联锁停机。
3. 联锁逻辑：有毒、可燃气体，MFC 故障、流量异常要联动气路切断阀、真空系统报警。
四、配置方案选型策略（气路怎么分配 MFC）
1. 一路气体，一台独立 MFC，不要多路共用：不要用大 MFC 通过阀门分流多路工艺气，会造成流量扰动，CVD 组分不稳定。
2. 载气、稀释气：量程按常用流量选，留 20% 余量；
3. 反应活性气体：精度等级拉高；
4. 鼓泡源载气：**两路 MFC 方案（鼓泡载气 + 旁路稀释）**，不要单路 MFC，方便独立调节蒸汽分压。
5. 备用预留气路：设备预留 1‑2 路 MFC 安装位，硬件底座、通讯接口预埋，后期增加工艺气体只需要加装 MFC，不用改整机气路。
五、常见采购误区
1. 只看 MFC 品牌，忽略量程选太大，长期工作在低流量区间，实际精度差；
2. 高真空 CVD 选用橡胶密封 MFC，漏率大，本底真空差；
3. 使用模拟信号 MFC，没有实际流量回读，只有设定值；
4. 不考虑出口负压工况，普通 MFC 用到高真空后端，流量数据失真；
5. 忽略气体腐蚀性，普通不锈钢 MFC 用于 NH₃等，短期漂移失效。
