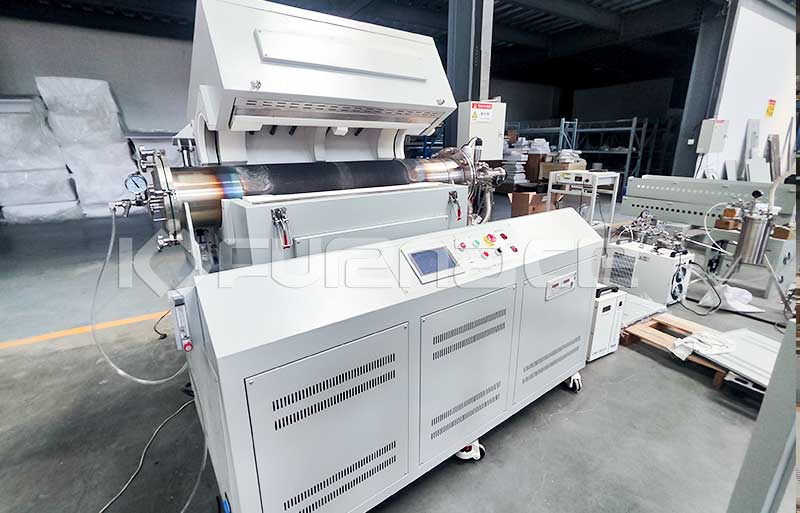

金属炉管版·铟专用真空管式炉 完整选型方案（10Pa｜Φ300×600｜机械泵+罗茨+氧分仪）
本方案针对高纯金属铟真空热处理工艺定制，全程采用金属炉管结构，摒弃石英管配置，适配工况：稳定工作真空10Pa、加热区Φ300mm×600mm、铟熔融/退火/除气工艺。整套配置规避铟蒸气污染、真空泄漏、高温结构变形等问题，为作为设备选择的参考方案。
一、设备总体参数定义
- 适用物料：高纯金属铟（易高温挥发、产生可凝金属蒸气、无腐蚀性）；
- 工作真空度：稳定工作 10Pa（低真空工艺区间）；
- 有效加热尺寸：直径Φ300mm、加热长度600mm；
- 核心配置：金属真空炉管、机械泵+罗茨泵真空机组、前置铟蒸气回收系统、真空专用氧含量分析仪、全自动温控系统；
- 适用工艺：铟真空熔化、真空退火、真空除气、防氧化热处理。
二、金属炉管系统选型
1. 炉管材质与规格
结合铟物料特性与高温真空工况，杜绝变形、渗漏、材质反应问题，做工业级稳定选型：
- 炉管材质：310S耐热不锈钢；
- 耐受温度：长期稳定工作 ≤850℃，覆盖铟全工艺温度区间；
- 材质兼容性：不与液态铟、铟蒸气发生浸润、反应、腐蚀，适配高纯铟处理需求；
- 炉管尺寸：内径Φ300mm，有效加热段600mm，两端预留≥150mm加长冷区；
- 管壁厚度：6–8mm，高强度抗负压、抗高温形变，真空下无塌管、变形风险；
- 高端备选：Inconel600高温合金（＞900℃高温蒸馏工况选用）。
2. 真空密封结构
解决高温热辐射烤坏密封、保压不稳问题，保障10Pa长期稳定真空：
- 连接结构：炉管两端整体焊接不锈钢真空法兰，焊缝真空检漏，杜绝虚焊漏气；
- 密封形式：水冷式真空法兰，彻底隔离加热区热辐射；
- 密封配件：耐高温氟橡胶真空O圈，长期工作温度≤200℃，密封性能稳定；
- 整机真空漏率：≤0.5Pa/h，满足10Pa工艺保压要求。
三、加热与温控系统
- 加热方式：多段分区电阻加热，均匀覆盖600mm加热区间；
- 温场精度：工作温区均匀性±5℃，温度无死角、无局部过热；
- 温控系统：智能PID可编程温控仪，支持分段升温、恒温、缓冷、保温程序；
- 保护功能：超温报警、过温停机、断偶保护，适配铟精密热处理工艺。
四、真空机组系统选型（适配10Pa稳态真空）
采用「机械前级泵+罗茨增压泵」经典低真空机组，匹配腔体容积，抽速合理、稳定性高，无需高真空分子泵，性价比优。
1. 泵组配置
- 前级泵：双级旋片机械泵，极限真空5Pa，满足粗抽与基础保压需求；
- 增压泵：罗茨真空泵，与前级泵形成1:5黄金抽速配比，快速拉升真空、稳定锁定10Pa工作区间；
- 电气联锁：标配自动启停逻辑，机械泵先粗抽至1000Pa以下，罗茨泵自动启动，杜绝大气直启损坏泵体。
2. 铟物料专属防护系统（必配、不可省略）
金属炉管无法避免铟高温挥发，铟蒸气为可凝性金属烟气，直接入泵会沉积、污染泵油、卡死转子，必须前置拦截回收：
- 气路流程：炉管出气口 → 水冷冷凝捕集器 → 金属精密过滤器 → 罗茨泵 → 机械泵；
- 水冷冷凝捕集器：强制降温凝捕绝大部分铟蒸气，可直接回收有价金属铟，降低物料损耗；
- 金属精密过滤器：拦截细微铟固体微粒，双重保护真空机组。
3. 真空辅助配置
- 真空检测：高精度数显电阻真空计，实时精准显示腔体真空度；
- 管路系统：304不锈钢真空管路，短管路、少弯头，保证真空通导效率；
- 安全保护：自带真空泄压阀、负压过载保护，设备运行安全稳定。
五、氧含量分析仪系统选型
10Pa低真空工况严禁使用普通常压泵吸式氧分仪（数据完全失效），必须选用真空专用检测设备：
- 设备型号：真空原位直插式氧化锆氧含量分析仪（低压专用型）；
- 工作原理：基于氧分压检测，自带总压自动补偿，适配10Pa低真空环境；
- 安装位置：炉管冷区旁通接口，远离高温加热区，避开铟蒸气直吹；
- 防护配置：探头前端加装金属过滤芯，防止铟微粒、蒸气污染探头，避免检测失效；
- 功能作用：实时监测腔体内残余氧含量，杜绝铟高温氧化，保障热处理工艺纯度。
六、整套方案核心优势
1. 结构安全稳定：全金属炉管无塌管、炸裂、蠕变风险，适配长期连续量产，故障率低；
2. 工艺适配度高：310S材质不与铟反应，高温抗变形，适配铟熔融、退火、除气全工艺；
3. 真空指标达标：泵组配比合理，可快速、稳定维持10Pa工作真空，工艺重复性好；
4. 物料利用率高：专属冷凝捕集系统，回收挥发铟，减少贵重物料损耗；
5. 检测数据精准：真空专用氧分仪，解决低压检测盲区，严控氧化风险。
七、选型禁忌
- 禁止使用304普通不锈钢作为高温炉管，高温易变形、强度不足；
- 禁止省略冷凝捕集与过滤系统，否则铟蒸气会直接损毁罗茨泵与机械泵；
- 禁止使用常压泵吸式氧分仪，10Pa真空环境下无有效检测数据；
- 禁止罗茨泵直抽大气，必须保留电气联锁保护逻辑。
