氮气保护管式炉（催化剂焙烧专用）｜实验室研发→小试量产全系列适配方案
一、设备核心定位
📌为催化材料焙烧、前驱体分解、惰性气氛煅烧设计，全程高纯 N₂隔绝氧气，可分段控温、程序升温，覆盖微量研发→克级小试→公斤级量产三段产能，可灵活配置管式炉型号。
①负载型催化剂：贵金属催化剂、分子筛、活性炭载体、金属氧化物焙烧。
②前驱体热分解：硝酸盐、醋酸盐、草酸盐煅烧脱溶剂、脱氮氧化物。
③惰性气氛热处理：防止活性金属氧化、避免载体烧结。
④可选拓展：切换 Ar 混合气、低浓度还原气氛（N₂+H₂），适配预还原工序。
二、分段规格：研发 / 小试 / 量产完整产品线

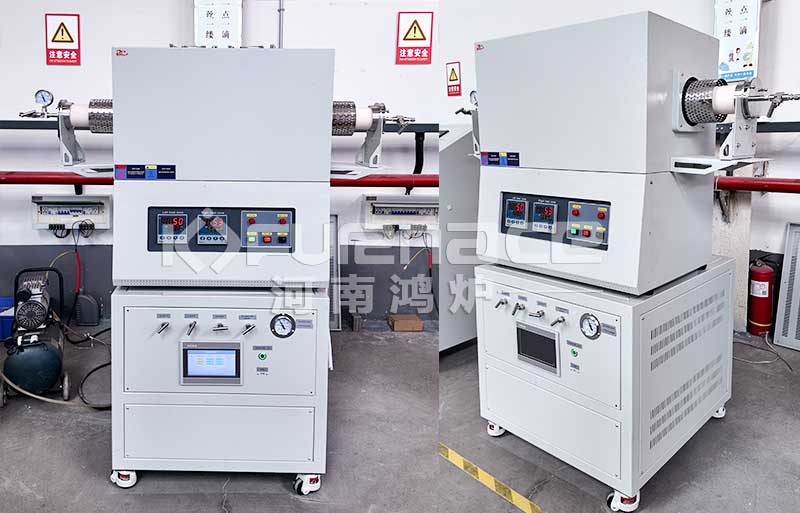

1. 实验室研发型（微量试样，高校 / 研究院筛选配方）
📊管径：Φ20/Φ30/Φ50 石英管 / 刚玉管。
单次装料：0.5–10g。
温区：单温区 / 双温区管式炉，最高温 1100/1200/1500℃可选。
气氛系统：单路 N₂进气，微型 MFC 质量流量计（0–100sccm），尾气缓冲瓶防倒吸。
优势：升温速率快（1–20℃/min 可调），控温精度 ±1℃，程序段 30 段以上，微量样品快速筛配方；可搭配石英舟、坩埚、样品托。
适用：催化剂配方筛选、变量实验、TG 配套对比试验。
2. 中试小试型（放大验证，工艺参数定型）
📊管径：Φ60/Φ80/Φ100 刚玉炉管。
单次装料：50g–2kg。
温区：三温区均匀热场，长恒温段，解决管式炉两端温降问题。
气氛升级：双路进气（纯 N₂、N₂/H₂混合气），大流量 ，氧含量在线监测（选配）。
结构：可拆卸法兰密封、水冷法兰，防止高温漏气；分段保温，炉管可推拉进出料。
适用：固定工艺放大、稳定性测试、批量制备供性能评价装置使用。
3. 量产连续 / 间歇型（公斤级稳定生产）
分间歇管式炉与回转管式焙烧炉两种：
（1）间歇量产管式炉
📊管径 Φ120/Φ150/Φ200 刚玉管，单次装料 3–15kg。
多温区长炉膛，恒温区≥1200mm，批量同批次焙烧一致性高。
气氛：多路大流量氮气供气系统，带预混罐、尾气净化装置（吸收焙烧产生 NOₓ、废气）。
配套：自动推拉料架、气动密封阀门、全自动 PLC 程序，可储存多套焙烧曲线。

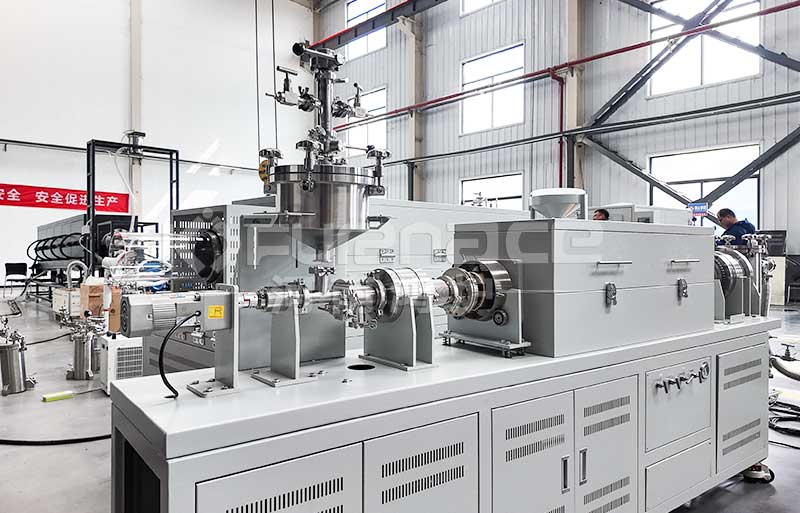

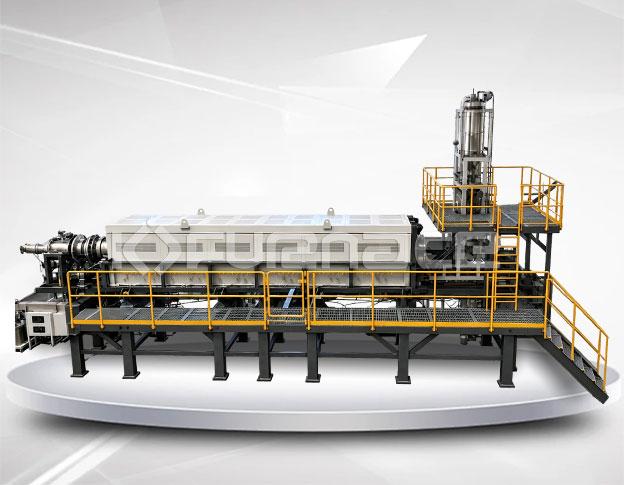

（2）连续回转氮气管式炉（大批量连续生产）
📊倾斜回转刚玉管，催化剂粉体连续输送，无批次差异。
氮气逆流保护，进料端、出料端双氮气密封，杜绝空气渗入。
产能：日处理 20–200kg 催化剂粉体，自动化连续焙烧，适配规模化产线。
三、催化剂焙烧专用核心配置（区别普通管式炉）
1. 气氛氮气保护系统
密封结构：法兰硅胶垫 + 水冷密封，高温无渗漏，保证炉内微正压氮气隔绝空气；
精准控气：标准配备 MFC 质量流量计，而非简易转子流量计，升温、恒温、降温阶段自动匹配不同氮气流量；
尾气处理标配：洗气缓冲瓶、吸附罐，吸收焙烧分解的酸性废气，保护真空泵与车间环境；
可选在线氧探头：实时监测炉内氧含量，超阈值声光报警，避免催化剂氧化失活。
2. 炉管选型（按催化剂体系区分）
石英管（≤1100℃）：洁净无金属杂质，贵金属、低温度催化剂研发；
高纯刚玉管（1200–1600℃）：耐酸碱、耐硝酸盐腐蚀，绝大多数氧化物催化剂小试量产通用；
碳化硅炉管：导热好、热稳定性强，量产回转炉专用。
3. 温控与程序系统（催化焙烧刚需）
多段程序升温：支持低温脱溶剂保温、中温分解、高温焙烧、分段自然氮气缓冷；
超温、断气、断电三重保护：断氮气自动停机，防止样品氧化报废；
工业款 PLC 触摸屏，研发款智能数显仪表，数据存储导出。
4. 炉体保温
多层氧化铝纤维轻质保温，低蓄热，升降温速度快，节能；无重金属污染，不会引入杂质污染催化剂。
四、全流程通用工艺逻辑（一台设备兼容研发到量产）
装料密封→氮气吹扫置换（3–10 次置换，排尽炉内空气）。
程序升温：低温段慢速升温脱除水、有机溶剂。
恒温焙烧：高纯氮气全程保护，金属前驱体氧化成型。
氮气氛围缓冷至 200℃以下再开炉，防止高温接触空气失活。
研发、小试、量产仅调整炉管直径、氮气流量、装料量、恒温时长，升温 / 保温工艺曲线可直接平移放大，无工艺断层。
五、选型对照表（快速匹配需求）
| 设备类型 | 单次投料 | 炉管规格 | 炉管材质 | 典型用途 |
| 实验室单 / 双温区管式炉 | 0.5–10g | Φ20–Φ50 | 合金/石英/刚玉 | 配方筛选、基础研究 |
| 小试三温区管式炉 | 50g–2kg | Φ60–Φ100 | 合金/石英/刚玉 | 工艺放大、稳定性试验 |
| 间歇量产多温区管式炉 | 3–15kg | Φ120–Φ200 | 石英/合金 | 间歇批量生产 |
| 氮气回转管式炉 | 日产 20–200kg | Φ150–Φ300 | 碳化硅/合金 | 连续自动化量产 |
六、核心优势总结
全链条适配：从毫克级研发直接放大至公斤量产，工艺曲线无缝复用，减少放大实验成本；
专用氮气保护系统，氧含量可控，保护催化活性组分不氧化；
耐硝酸盐、有机酸腐蚀刚玉炉腔，无杂质污染催化剂；
模块化设计，主机不变仅更换炉管、料舟即可切换产能，性价比高。
总结：河南鸿炉可根据客户参数要求，提供催化剂焙烧管式炉技术方案，或按你的日产量、最高焙烧温度、是否需要气氛等给出精准型号配置。如有需要，可联系我们：18137195607(微信同号)
