2026/07/08 作者：河南鸿炉科技
一、先讲核心防粘壁标配结构（选购必加，解决催化剂粉体挂壁结块）
🎯催化剂粉体高温易熔融、细粉附着力强，单纯旋转不够，须配齐以下结构：
①炉管内置扬料筋 / 抄片（氧化铝 / 石英材质）
炉管旋转时持续抛撒粉体，打破粉体与管壁热边界层，杜绝薄层烧结粘壁，超细催化粉优先选浅筋结构，避免卡料。
②变频低速旋转（0.5–8rpm 可调）
催化细粉禁用高速，2–5rpm 低速翻滚即可均匀混合，减少颗粒撞击熔融粘管；正反旋转切换功能进一步降低单侧积料。
③电动整体倾斜机构（0–30° 可调）
焙烧时小倾角（3–8°）滞留粉体充分反应；出料调至 20–30°，粉体自流干净，无需铲刮管壁残留。
④防粘炉管材质分档
≤1100℃：310S 不锈钢抛光炉管（内壁镜面抛光，粉体不易附着，性价比高）
1100–1600℃：99 高纯刚玉管 / 石英管（惰性无催化污染，表面光滑不挂粉）
高粘性贵金属催化剂：选配内衬氮化硅涂层，彻底杜绝粉体烧结粘连。
⑤辅助防粘选配
炉尾振动下料机构、分段氮气对冲进气（气流吹扫管壁浮粉）、变径炉管（中间粗两端细，粉体集中加热区，不堆积两端管口）。
气密动密封（磁流体 / 水冷机械密封），通氮气、微量还原气氛不漏气，旋转全程气氛稳定，避免局部氧化熔融结块。
📊根据您的需求（小批量扩试用、倾斜旋转、通氮气保护、粉体催化剂焙烧、不粘壁），以下是针对性的设备选型建议：
⚙️核心需求分析
| 需求 | 技术要求 |
| 小批量扩试用 | 处理量 0.5~5 kg/批次，温控精度高（±1℃） |
| 倾斜旋转 | 炉管倾斜 0~6° 可调，转速 3~7 rpm |
| 通氮保护 | 惰性气氛套件，流量可控 |
| 粉体催化剂 | 粒径细、易团聚，需充分翻滚 |
| 不粘壁 | 内壁光滑或带扬料结构 |
⚙️推荐方案：倾斜旋转管式炉（气氛型）

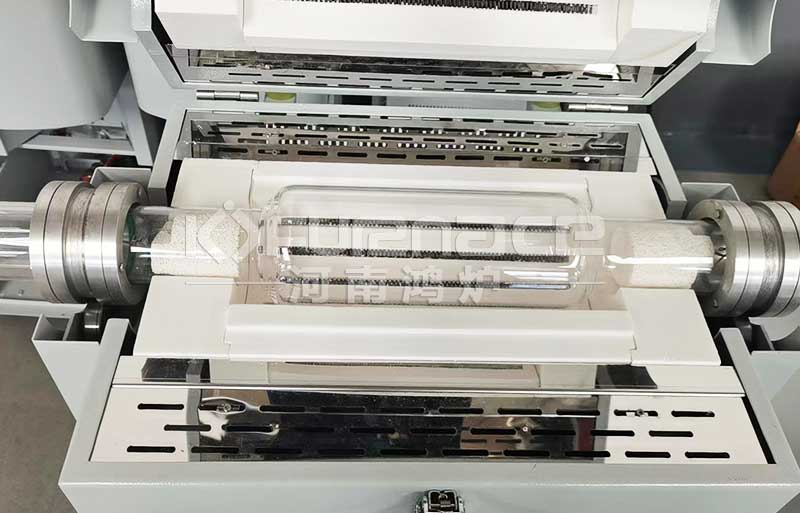

1. 设备结构选型
炉管材质：高纯石英管（1200°C以下）或刚玉管（1600°C以下），内壁光滑减少粘附；
旋转机构：炉管 360° 连续旋转，转速可调（3~7 rpm），带反转功能；
倾斜角度：0~30° 可调，通过倾角控制物料停留时间 ；
扬料板：炉管内壁配置石英/陶瓷扬料板，旋转时充分翻动物料，避免局部过热和粘壁 。
2. 气氛系统配置
进气方式：一端进气、一端排气，形成稳定氮气冲洗流；
气体控制：数字质量流量计精确控制 N₂ 流量，防止氧化；
密封方式：双胶圈金属法兰密封，真空度可达 -0.1 MPa ；
可选：配置止回阀防止倒吸，排气口带冷凝收集装置。
3. 防粘壁关键措施
| 措施 | 作用 |
| 内壁抛光石英管 | 降低表面粗糙度，减少物理吸附 |
| 内置扬料板 | 持续翻动，防止粉体静置烧结粘壁 |
| 控制升温速率 ≤5°C/min | 缓慢升温，避免局部熔融 |
| 适量装填量 | 装填体积不超过炉管容积的 30%，保证翻滚空间 |
| 添加惰性载体 | 如氧化铝微球，隔离粉体与管壁直接接触 |
| 程序降温 | 避免急冷导致粉体收缩应力粘附 |
4. 典型技术参数参考
| 参数 | 推荐值 |
| 最高温度 1200°C | 催化剂焙烧通常 400~800°C |
| 温控精度 | ±1°C |
| 炉管直径 | Φ50~100 mm（小批量） |
| 加热区长度 | 300~600 mm |
| 转速 | 3~7 rpm（可调） |
| 倾斜角度 | 0~6°（连续可调） |
| 气氛 N₂/Ar | 流量 50~500 mL/min |
四、使用工艺配套建议（进一步减少粘壁）
①氮气工艺：升温阶段小流量氮气置换空气；恒温阶段适度加大气流量，气流冲刷管壁浮粉；降温全程保持低速旋转，粉体冷却定型前不停止翻滚。
②转速控制：粉体细、焙烧温度高（＞800℃）用 2–3rpm；粗颗粒、低温焙烧 5–8rpm。
③炉管预处理：新不锈钢管高温空烧钝化；刚玉 / 石英管使用前酒精擦拭烘干，减少粉体静电吸附粘壁。
④倾斜角度：焙烧维持 5° 以内小倾角，延长粉体停留时间；出料调至 20° 以上，依靠自重快速卸料。
📢如需进一步细化某个环节（如具体温控程序、炉管尺寸计算），可以联系我们，河南鸿炉为您提供完备的技术支持。联系电话：18137195607(微信同号），官方网址https://www.henanhonglu.com
