2025/11/20 作者：河南鸿炉机械

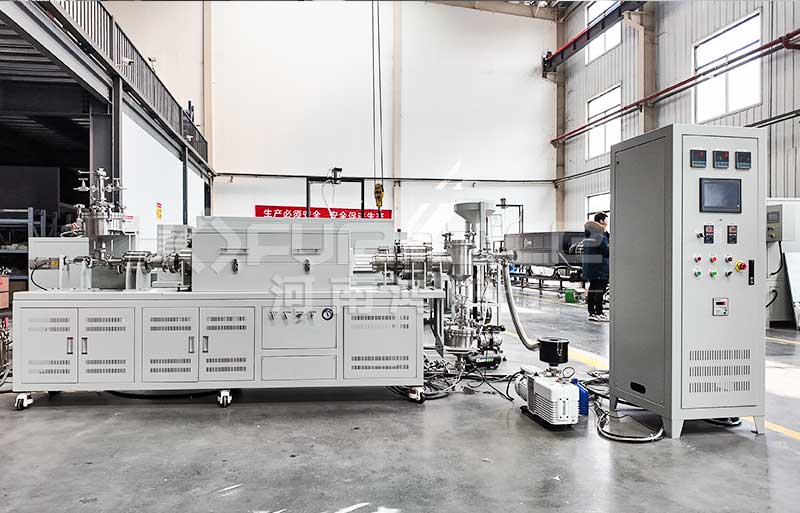

三温区自动进出料转动管式炉是一种集多段温控、物料自动输送和炉管旋转于一体的高端热处理设备，专为粉末材料、电池材料等需要连续处理、均匀反应的工况设计。以下是其核心技术与应用解析：
一、设备定义与核心特征
该设备通过三个独立加热温区实现梯度温度场，配合自动进出料系统完成连续化生产，并利用炉管旋转确保物料受热均匀。三者协同作用，解决了传统管式炉批次处理效率低、温度单一、混合不均的痛点。
二、主要结构组成
1. 炉体与加热系统
①三温区设计：炉膛分为三段独立控温区（如300mm+400mm+300mm），每区配备专用热电偶和加热元件，可营造300℃内的温度梯度或延长恒温区
②加热元件：根据温度等级选用0Cr27Al7Mo2合金丝（1200℃级）、碳化硅（1400℃级）或硅钼棒（1700℃级）
③保温材料：采用真空吸附成型氧化铝多晶纤维或陶瓷纤维模块，低热容、高节能
2. 转动与倾斜机构
①旋转系统：由齿轮、减速机、变频电机组成，炉管转速1-10r/min连续可调，支持正反转，确保粉末材料动态翻滚、混合反应均匀
②倾斜调节：电动或液压支撑实现倾角可调（如0-20°），通过重力辅助出料，调节物料停留时间

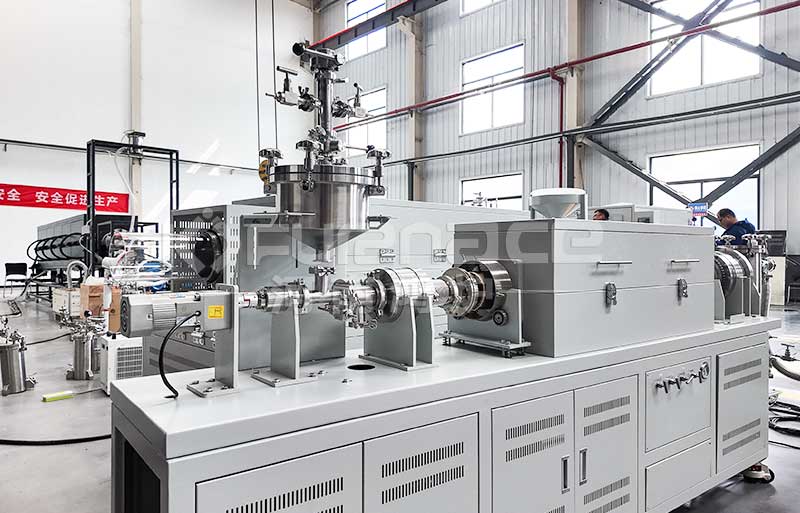

3. 自动进出料系统
①进料端：配置不锈钢振动给料机或螺旋推进器，送料速率可调
②出料端：密封式收料罐，配合炉管倾斜实现自动卸料，全程无需人工干预
③密封结构：采用KF快速法兰或磁流体密封，确保在真空或气氛保护下连续进出料不泄漏
4. 控制系统
①立PID温控：三区各配30段可编程温控仪，控温精度 ±1℃ ，支持升降温曲线预设、温度校正和非线性修正
②集中监控：PLC或工控机集成控制温度、转速、进料速率、气氛流量等参数，支持远程操控、数据记录导出（CSV格式）和无人值守运行
③安全保护：超温报警、断偶断电、漏电保护、炉盖开启自动断电等多重防护
三、工作原理与工艺流程
①预热段（第一温区）：物料进入后快速升温至中间温度，脱除吸附气体或完成预反应
②反应段（第二温区）：核心高温区，精确控温在工艺温度（如1000-1600℃），旋转确保反应充分
③冷却段（第三温区）：梯度降温或缓冷，防止物料烧结或相变开裂
④全流程自动化：进料→加热反应→旋转混合→梯度控温→自动出料，可连续式生产
四、关键技术参数示例
1、炉管参数
①材质：外管不锈钢（310S、316L），内管石英或莫来石，耐高温、耐腐蚀。
②尺寸：外径80～280mm，内径60～200mm，长度1200～1900mm，适应不同批量处理需求。
③结构：双层炉管设计，内管旋转，外管固定，减少热损失。
2、供气系统
①气体通道：3～4通道，支持多气体混合（如H₂/N₂、Ar/CH₄）。
②流量控制：浮子流量计或质量流量计，量程0～250ml/min，精度±2%。
③排气系统：机械泵或分子泵，抽气速率1～10L/s，真空测量采用电阻规或电离规。
3、电气参数
①供电电源：AC220V/380V，50/60Hz，功率3～16kW，根据温度需求选择。
②安全保护：超温报警、热电偶断裂保护、开门断电保护，支持无人值守运行。
五、典型应用场景
①电池材料：三元正极材料、磷酸铁锂的连续烧结与包覆
②碳材料：CNT复合材料、石墨烯的化学气相沉积与功能化处理
③粉末冶金：金属粉末的还原、碳化、氮化处理
④催化材料：分子筛、催化剂的连续活化与改性
六、核心优势总结
✅ 工艺灵活性：三温区可模拟梯度烧结、多段反应等复杂工艺
✅ 处理均匀性：旋转动态混合避免静态烧结导致的团聚或欠烧
✅ 高效连续化：自动进出料实现不间断生产，效率提升50%以上
✅ 智能化操作：可预存多条工艺曲线，一键启动，支持远程监控与数据追溯
✅ 安全节能：炉壁温度接近室温，双层风冷结构降低能耗与风险
七、选型建议
①预算有限、工艺简单：可选单温区或双温区转动管式炉
②高附加值材料研发：推荐三温区+自动进出料，满足梯度控温与连续生产需求
③特殊气氛/真空：需选配磁流体密封和高真空机组（极限真空度10-3Mpa）
④大规模生产：应优先考虑设备稳定性、收料系统密封性和维护便捷性
总结：该设备代表了管式炉向精密化、连续化、智能化发展的方向，是新材料研发与中试生产的关键装备。
