2025/12/29 作者：河南鸿炉机械
动态回转炉与静态管式炉在结构设计、加热方式、应用场景及核心优势上存在显著差异，具体对比及选择建议如下：
一、核心结构对比：动态与静态的根本差异

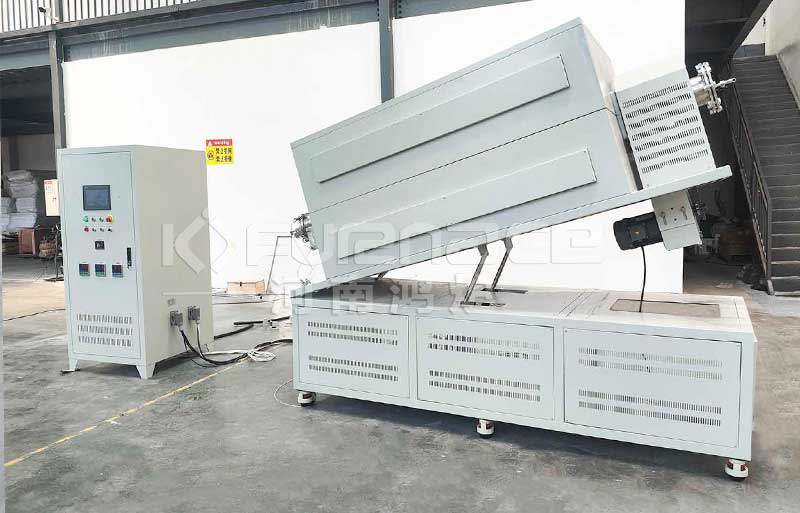

★ 回转炉（旋转式）
结构特征：钢制圆筒炉体内衬耐火材料，支承在托轮上并具有3%-6%倾斜度，通过齿轮驱动实现360°连续旋转。
加热方式：采用间接加热系统，加热元件位于工艺管外部，与样品隔离。
关键优势：旋转机构实现物料连续翻滚，消除热点，确保热均匀性。

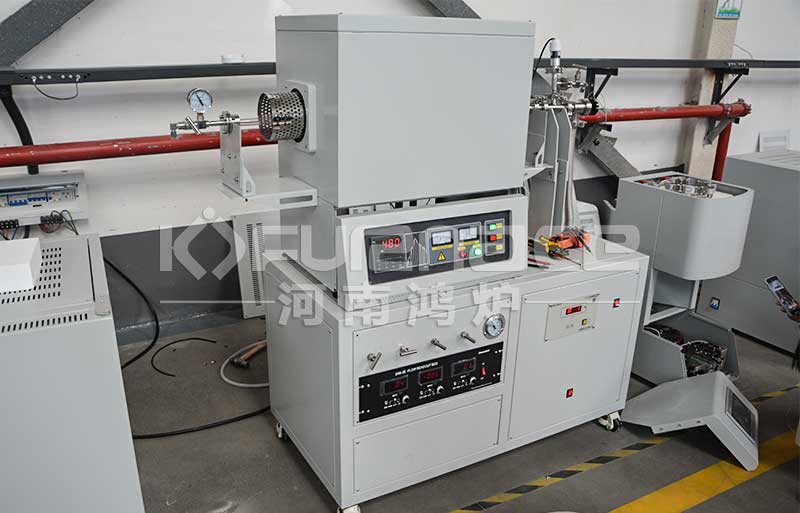

★ 管式炉（静止式）
结构特征：固定式炉膛内置耐高温工作管（石英/刚玉/金属），样品静态放置于管内。
加热方式：加热丝直接绕在工作管上，或采用SiC加热棒，热辐射传导。
关键优势：结构紧凑，可水平/垂直/倾斜多角度操作，控温精度高。
二、工作原理与工艺适配性分析
| 对比维度 | 回转炉 | 管式炉 | 工艺适配性影响 |
| 物料运动 | 连续旋转强制翻料，重力+倾斜实现自动输送 | 样品固定，依赖热传导/辐射 | 回转炉适合需混合的粉粒料，管式炉适合精密样品 |
| 温度均匀性 | 旋转消除温度梯度，多区控温优化曲线 | 依赖炉膛设计，三区控温可达±5°C | 回转炉批次一致性更好，管式炉单点精度更高 |
| 处理能力 | 连续生产，处理量大，适合工业化 | 批次处理量小，适合实验研发 | 回转炉适合大规模生产，管式炉适合小试精确实验 |
| 气氛控制 | 旋转密封要求高，可实现逆流气氛 | 静态密封性好，真空度可达10⁻3PA | 管式炉更适合高真空/高纯气氛工艺 |
| 停留时间 | 通过转速+倾角精确调控 | 固定位置，时间控制单一 | 回转炉适合需梯度时间控制的反应 |
三、关键工艺参数选型指南
1. 温度范围与精度
回转炉：最高温度通常1100-1500°C，旋转运动对温控精度有一定影响；
管式炉：可达1500-1700°C，静态结构更易实现±1°C高精度控制；
选型建议：超高温（>1500°C）选管式炉；需宽范围温度梯度选回转炉。
2. 物料特性匹配
回转炉适配性：粉末、颗粒、不规则固体，需充分混合或气固接触的反应（如催化剂焙烧、固废热解）；
管式炉适配性：块体材料、薄膜、精密器件，易碎或结构复杂样品（如半导体基片、陶瓷烧结）；
不适用场景：回转炉不适合液体或易碎结构；管式炉不适合易板结粉料。
3. 生产模式选择
连续生产：回转炉通过自动进料/出料系统实现24h连续运行，适合工业化大规模生产；
批次实验：管式炉操作灵活，快速换样，适合研发阶段的参数探索。
4. 气氛与真空要求
氧化/还原气氛：两者均可实现，但管式炉的静态密封更易维持气氛纯度；
高真空工艺：管式炉真空度可达10⁻3pa，回转炉因旋转密封限制真空度较低。
四、应用领域对比分析
★ 回转炉优势领域
环保行业：固废热解气化，回转窑炉实现物料充分燃烧；
化工催化：活性炭活化，通过回转改善气固接触效率；
冶金建材：水泥熟料煅烧，耐火材料焙烧，处理量大；
电池材料：正极材料前驱体烧结，动态混合确保成分均匀。
★ 管式炉优势领域
新材料研发：石墨烯、纳米材料精确热处理，温控精度要求极高；
半导体工艺：晶圆退火、薄膜沉积，需高纯气氛和静态样品；
实验室小试：克级样品快速筛选，操作便捷成本低；
精密陶瓷：结构件无应力烧结，避免机械损伤。
五、经济性综合评估
| 成本项 | 回转炉 | 管式炉 |
| 设备投资 | 高（复杂机械结构） | 低（结构简单） |
| 能耗 | 较高（旋转驱动+大炉膛） | 较低（集中加热） |
| 维护成本 | 高（旋转密封件、驱动系统定期更换） | 低（主要为加热元件） |
| 生产效率 | 高（连续生产） | 较低（批次操作） |
| 人员成本 | 低（自动化程度高） | 中（需人工上下料） |
| 投资回报率 | 处理量>100kg/天时，回转炉优势明显 | 处理量<10kg/天，管式炉更经济 |
六、选型要点分析
工艺需求分析
↓
物料形态判断
├─ 粉末/颗粒/需混合 → 回转炉
└─ 块体/精密/易碎 → 管式炉
↓
生产规模判断
├─ 连续工业化生产 >100kg/day → 回转炉
└─ 实验研发 <10kg/day → 管式炉
↓
精度要求判断
├─ ±1°C高精度控温 → 管式炉
└─ ±5°C均匀性要求 → 回转炉
↓
气氛要求判断
├─ 高真空/极高纯度 → 管式炉
└─ 常规气氛/逆流反应 → 回转炉
七、总结与选型建议
★ 选择回转炉的黄金准则：
工艺需要动态混合或气固充分接触；
处理粉状/颗粒状物料且易板结；
连续化生产，处理量要求大；
预算充足，可接受机械维护。
★ 选择管式炉的黄金准则：
样品为精密器件或易碎结构；
需要超高控温精度或高真空环境；
研发阶段，需频繁更换工艺参数；
预算有限，追求性价比。
★ 混合方案：对于某些特殊工艺（如梯度烧结），可采用"多温区管式炉+旋转进料装置"的折中方案，兼顾精度与均匀性。
最终，工艺适配性取决于物料特性、生产规模、精度要求、预算四大核心要素的权衡。建议中试阶段优先选用旋转管式炉验证工艺，工业化阶段根据放大效应再决策是否切换为大型回转炉。
